RIGHT FOOT PANEL
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

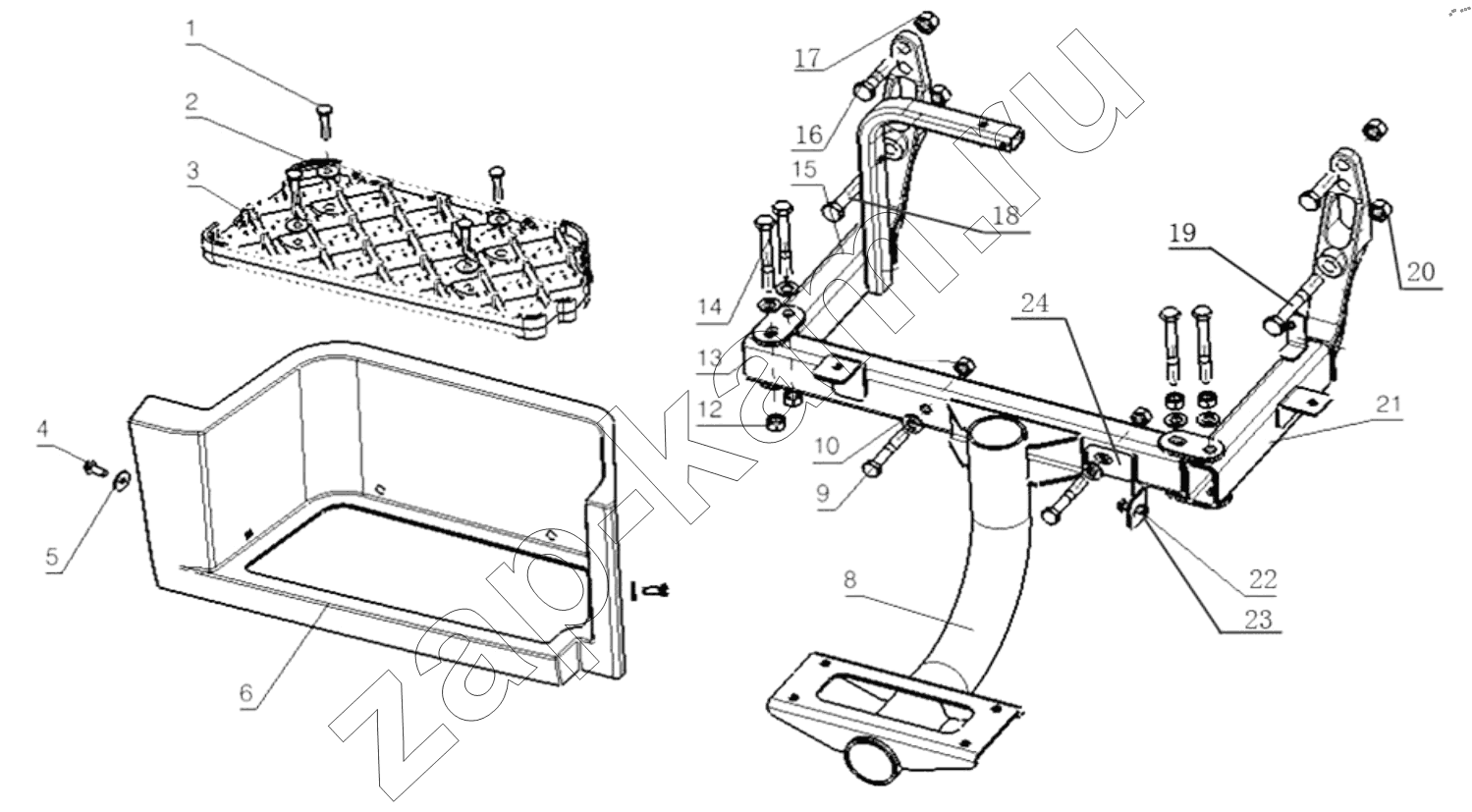

Схема/чертеж: RIGHT FOOT PANEL / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
8
9
10
12
14
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 Q2140835F60 Cross groove pan head screw 4; -
2 Q40208F60 Large washer 4; -
3 DZ14251240054 First-level pedal (right) 1; -
4 Q2140820F60 Cross groove pan head screw 4; -
5 Q40208F60 Large washer 4; -
6 DZ14251240056 Right step 1; -
8 DZ14251247200 Ladder right sealing bracket 1; -
9 Q151C1270T1F3 Hex head bolts-fine pitch 2; -
10 Q401B12 Washer 12; -
12 Q341C12T2F3 I-type hexagon nut 6; -
14 Q151C12100T1F3 Hex head bolts-fine pitch 4; -
15 DZ14251244200 Bracket assembly left 1; -
16 Q1811450T1F3 Hex bolt 2; -
17 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 2; -
18 Q11814100T1F3 Hex bolt 1; -
19 Q18141495TF3 Hex bolt 1; -
20 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 2; -
21 DZ14251241200 Step right bracket welding assembly one 1; -
22 Q150B0825T1F3 Hex bolt 1; -
23 Q401B08 Washer 1; -
24 DZ14251240094 Front support 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
