STEERING HYDRAULIC DEVICE
/ Shaanxi Shacman SX5315GJB5V326C (X3000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

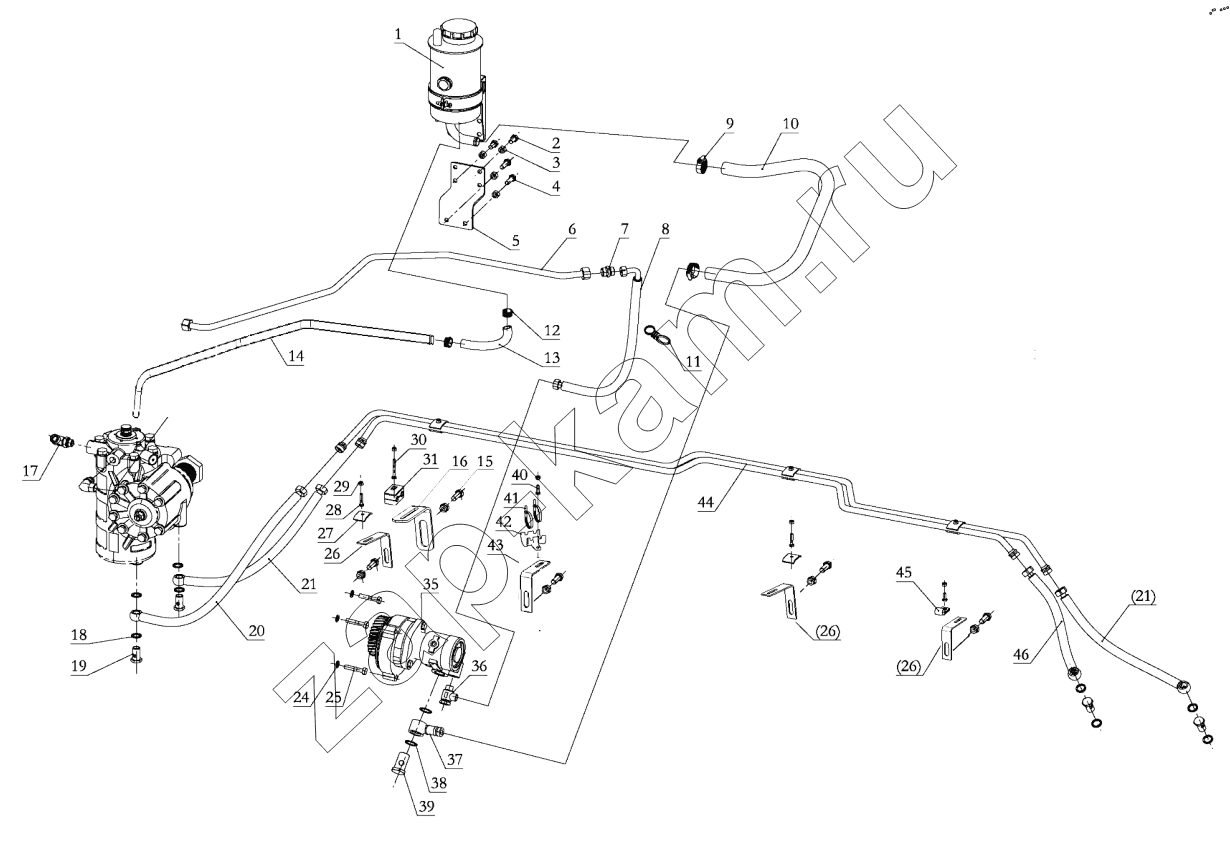

Схема/чертеж: STEERING HYDRAULIC DEVICE / Shaanxi Shacman SX5315GJB5V326C (X3000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
24
25
26
26
26
27
28
29
30
31
35
36
37
38
39
40
41
42
43
44
45
46
Поз. Артикул Название детали Кол-во Цена
1 DZ95319470087 Oil container assembly 1; -
2 Q150B1020T1F3 Hex screw 2; -
3 Q33210T2F3 Hex nut 4; -
4 Q150B1030T1F3 Hex screw 2; -
5 DZ95189470023 Bracket 1; -
6 DZ97189470187 Delivery line 1; -
7 DZ98259470043 Joint 1; -
8 DZ9100470106 High pressure hose 1; -
9 190003989301 Clip 2; -
10 DZ97189470153 Rubber hose 1; -
11 DZ93189777164 Two way tie with isolating clip 1; -
12 190003989336 Clip 2; -
13 DZ95189470012 Rubber hose 1; -
14 DZ97189470189 Delivery line 1; -
15 Q150B0616 Болт 2; -
16 DZ96259470029 Bracket 1; -
17 DZ91259470714 Screwing 4; -
18 DZ91189470114 Seal-washer 8; -
19 190003962632 Болт 4; -
20 DZ93259470052 Pipe 1; -
21 DZ93259470051 Pipe 2; -
22 Q150B0830T1F3 Hex bolt 1; -
23 Q33208T2F3 Hex nut 1; -
24 Q40010 Шайба 3; -
25 Q150B1050 Hex.screw 3; -
26 DZ9118470031 Bracket 4; -
27 118800730187 Pipe clamp 3; -
28 Q150B0630 Болт 3; -
29 Q33206 Шайба стопорная 8; -
30 Q150B0650 Hex screw 1; -
31 DZ97319470250 Pipe clamp 1; -
32 Q151C1230T1F3 Hex bolt 10; -
33 190003888457 Гайка самоблокировочная 10; -
34 DZ97319470008 Bracket 1; -
35 DZ97319470117 Hydraulic pump 1; -
36 DZ96189470110 Nozzle 1; -
37 DZ96189470115 Screwing 1; -
38 190003098031 Шайба уплотнительная 2; -
39 190003962651 Болт 1; -
40 Q150B0620 Hex.screw 1; -
41 DZ97189361000 Plastic fastening tape 2; -
42 DZ97189470932 Bracket 1; -
43 DZ96319470092 Bracket 1; -
44 DZ97319470139 Delivery line 1; -
45 199000360408 Clip 1; -
46 DZ93259470050 Pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
