GEARBOX OPERATION (SHIFTING DEVECE)
/ Shaanxi Shacman SX5318GJBDT386TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

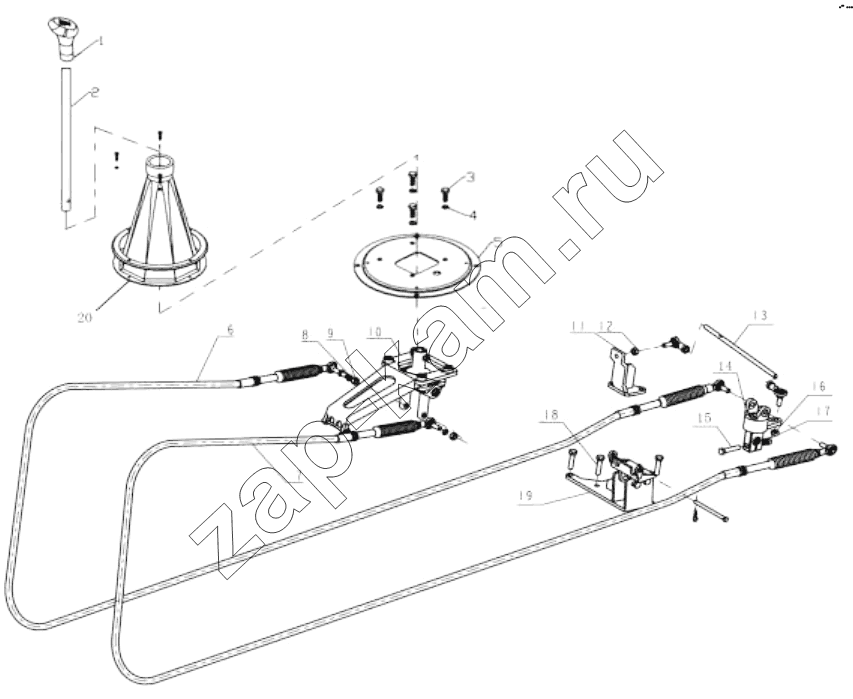

Схема/чертеж: GEARBOX OPERATION (SHIFTING DEVECE) / Shaanxi Shacman SX5318GJBDT386TL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
19
20
Поз. Артикул Название детали Кол-во Цена
1 DZ9114240556 Shift lever 1; -
2 DZ96259240322 Control rod 1; -
3 Q150B0825T1F3 Hex bolt 4; -
4 DZ90004001206 Spring washer 4; -
5 DZ96259240327 Fixed plate 1; -
6 DZ96259240326 Shaft 1; -
7 DZ96259240321 Shaft 1; -
8 Q40308 Шайба пружинная 4; 10 ₽ - 60 ₽
9 Q150B0825 Болт 4; -
10 DZ96259240319 Manipulator assembly 1; -
11 DZ95259240304 Connecting rod bracket 1; -
12 Q33208 Гайка 4; -
13 DZ95259240305 Connecting rod assembly 1; -
14 SZ924000940 E-type conversion mechanism 1; -
15 Q150B0845 Hex screw 3; -
16 Q40308 Шайба пружинная 2; 10 ₽ - 60 ₽
19 SZ924000939 Flexible shaft bracket assembly 1; -
20 DZ95259240342 Dust cover assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
