LEFT FOOT PANEL BRACKET
/ Shaanxi Shacman SX5318GJBDT386TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

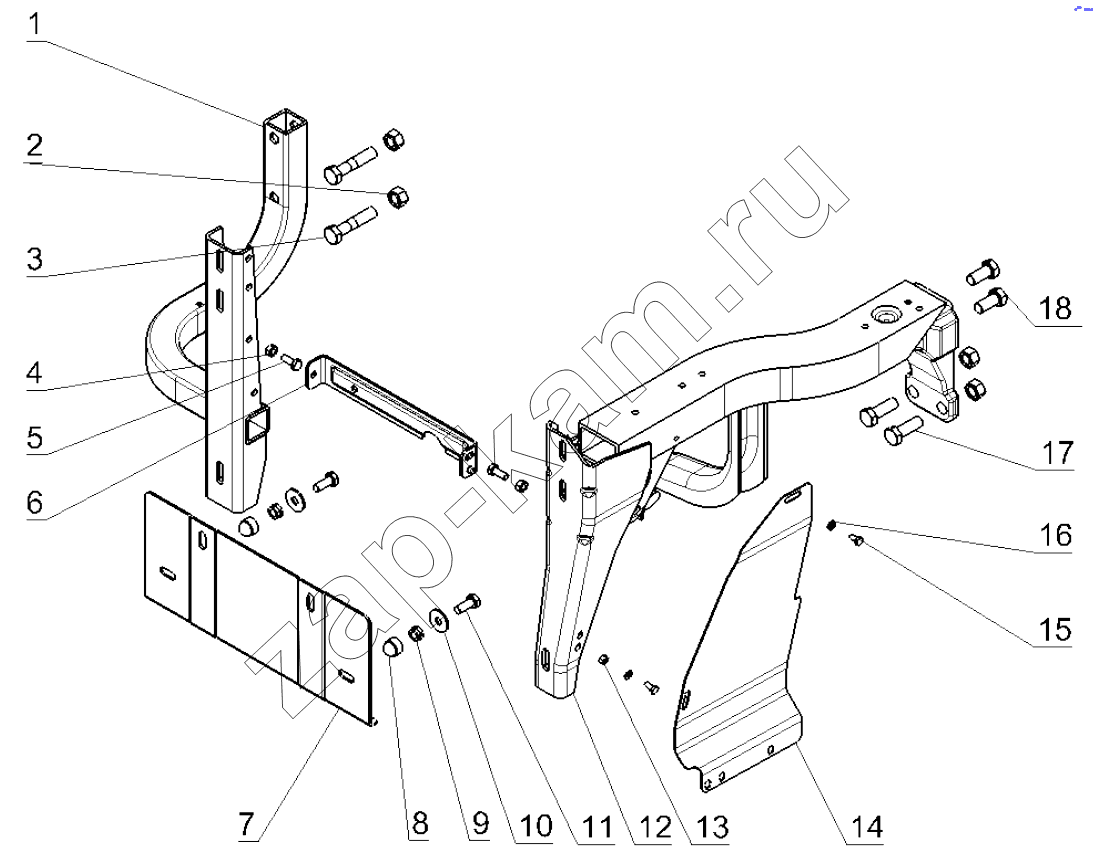

Схема/чертеж: LEFT FOOT PANEL BRACKET / Shaanxi Shacman SX5318GJBDT386TL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 DZ1640240255 Кронштейн подножки передней левой в сборе 1; -
2 Q341B14T13F2 Гайка 4; -
3 Q151B1465TF2 Болт 2; -
4 Q340B08 Гайка 2; -
5 Q150B0820 Болт 2; -
6 SZ124000789 Support 1; -
7 DZ13241240433 Support plate 1; -
8 88.96002.0027 Крышка М14х1,5х30-10,9-МАN183-В1 2; -
9 190003888730 Hexagon self-locking thin nut 2; -
10 Q40210 Шайба 2; -
11 Q150B1025 Болт 2; -
12 DZ13241240550 Left rear pedal bracket assembly 1; -
13 Q33206 Шайба стопорная 1; -
14 DZ1642240023 Left rear cover 1; -
15 Q150B0612 Hex bolt 2; -
16 Q40106 Шайба 8х16х2-SТ-А3С 2; -
17 Q151B1440TF2 Hex bolt 2; -
18 Q151B1430TF2 Hex bolt 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
