PROPELLER SHAFT SYSTEM
/ Shaanxi Shacman SX5318GJBDT386TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

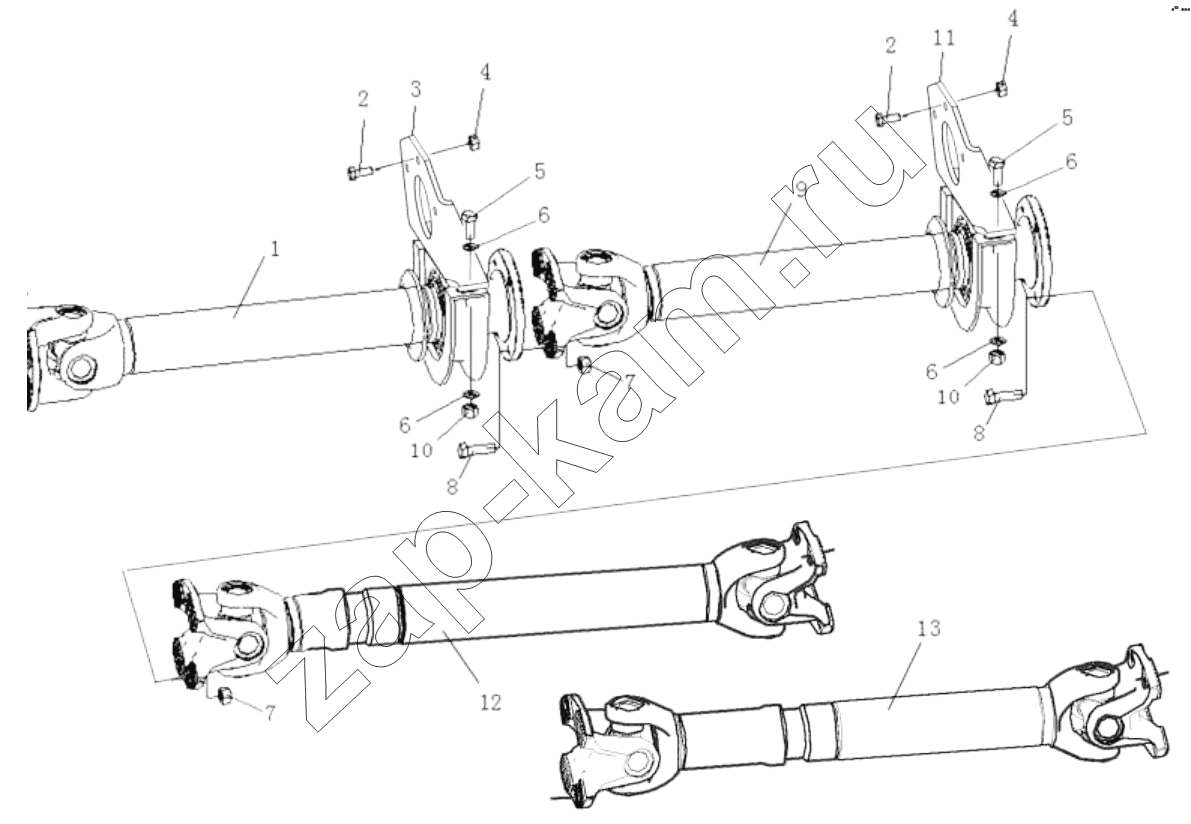

Схема/чертеж: PROPELLER SHAFT SYSTEM / Shaanxi Shacman SX5318GJBDT386TL
1
2
2
3
4
4
5
5
6
6
6
6
7
7
8
8
9
10
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 DZ9112313126 Intermediate propeller shaft 1; -
2 Q151C1230 Болт 6; -
3 DZ95319318119 Hanger of propeller shaft 1; -
4 190003888457 Гайка самоблокировочная 6; -
5 Q151B1435T1F3 Hex screw 8; -
6 Q40114 Шайба 16; -
7 190003888458 Гайка 24; -
8 Q151B1455TF3 Hex head bolts 24; -
9 DZ9112313074 Intermediate propeller shaft 1; -
10 190003888620 Self-locking nuts 8; -
11 DZ95319318223 Hanger of propeller shaft 1; -
12 DZ9114313160 Propeller shaft 1; -
13 DZ9114311072 Propeller Shaft 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
