SPARE WHEEL HOLDER
/ Shaanxi Shacman SX5318GJBDT386TL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

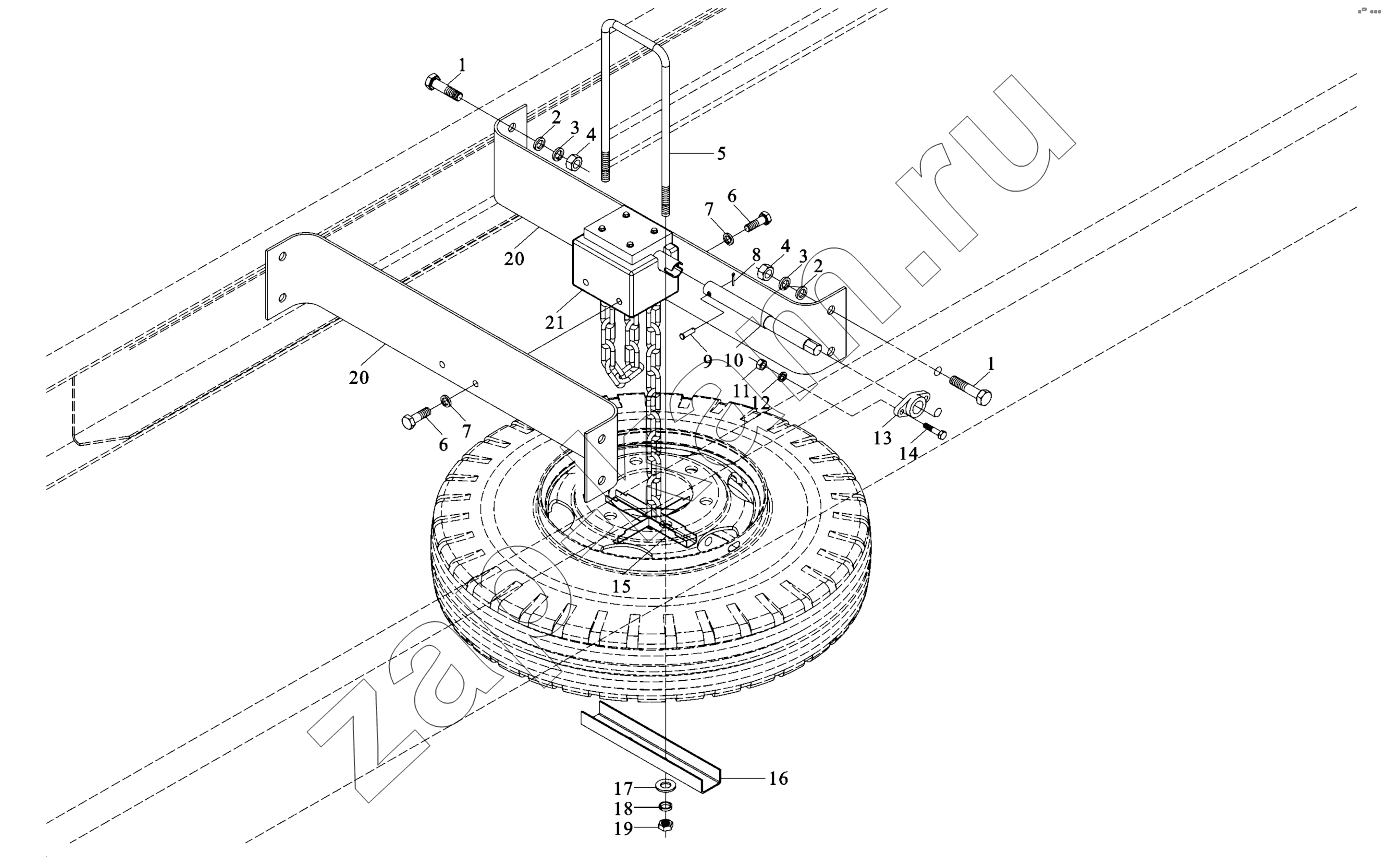

Схема/чертеж: SPARE WHEEL HOLDER / Shaanxi Shacman SX5318GJBDT386TL
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
16
16
17
18
19
20
20
20
20
20
20
20
20
21
Поз. Артикул Название детали Кол-во Цена
1 Q150B1648 Hex screw 8; -
2 Q40116 Шайба 8; -
3 Q40316 Шайба пружинная 8; -
4 Q340B16 Nut 8; -
5 2190EB-3105055 Screw 1; -
6 Q150B1225 Hex.screw 4; -
7 Q40312 Шайба пружинная 4; -
8 Q5003214 Шплинт 1; -
9 Q5100845 Палец 1; -
10 1380A-3105012 Shake rod 1; -
11 Q340B08 Гайка 2; -
12 Q40308 Шайба пружинная 2; 10 ₽ - 60 ₽
13 DZ9100862001 Фиксатор рычага 1; -
14 Q150B0840 Болт 2; -
15 1380A-3105020 Bracket 1; -
16 1380A-3105054 Support member 1; -
16 DZ91259860102 Support member 1; -
17 Q40114 Шайба 2; -
18 Q40314 Шайба пружинная 2; -
19 Q341B14 Locking Nut 2; -
20 DZ9112860081 Поперечина 2; -
20 DZ91189860080 Cross member 2; -
20 DZ91189860085 Cross member 2; -
20 DZ91189860084 Cross member 2; -
21 DZ9100862040 Spare wheel holder body 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
