AIR COMPRESSOR GROUP
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

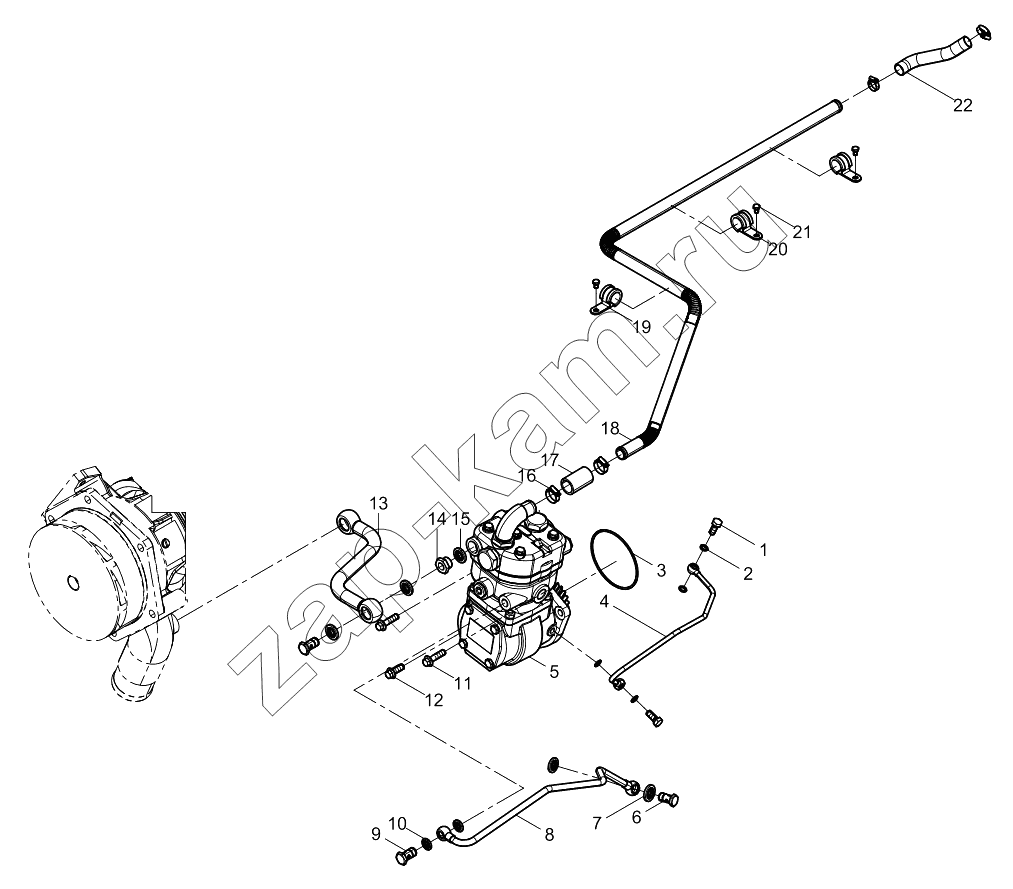

Схема/чертеж: AIR COMPRESSOR GROUP / Shaanxi SX32566R384
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 612600130333 Hollow screw 2; -
2 612600080246 Sealing ring 4; -
3 30800010003 Seal ring 1; -
4 612600130326 Lubricat oil link 1; -
5 612600130777 Air Compressor Assembly 1; -
6 90003962627 Hollow screw 2; -
7 13023361 Spring lock washer 4; -
8 612600130759 Water inlet pipe of air compressor assembly 1; -
9 90003962621 Болт А8D07623 1; -
10 612600080200 Сальник 2; -
11 90011430032 Hexagon flange bolt 2; -
12 90011430017S Hexagon flange bolt 1; -
13 612600130788 Air Compressor Water-outlet Pipe assembly 1; -
14 99100360161 Abnormity connect 1; -
15 13023364 Unit seal washer 1; -
16 90003989301 Хомут шланга 4; -
17 612630060017 Oil connecting rubber pipe 1; -
18 612640030025 Air compressor Air-inlet Pipe 1; -
19 612600116434 Pipe Clamp Assembly 1; -
20 612600116432 Pipe Clamp Assembly 2; -
21 90003802411 Болт М8х16 DIN933-88Zn 3; -
22 612600116301 Air Connecting Rubber Pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
