AIR COMPRESSOR PIPELINE
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

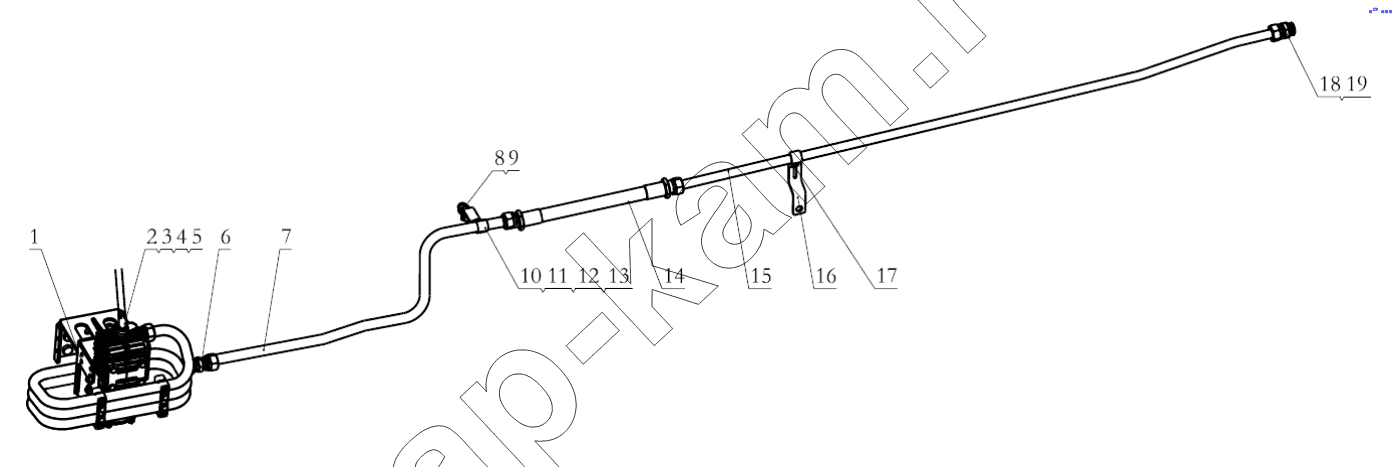

Схема/чертеж: AIR COMPRESSOR PIPELINE / Shaanxi SX32566R384
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 DZ95319360121 Oil water separator 1; -
2 DZ95189360101 Pipe 1; -
3 81.98181.6214 Connector 2; -
4 DZ92189366201 Connector 1; -
5 DZ92189366202 Connector 1; -
6 DZ9100360437 Прямой штуцер 1; -
7 DZ97319361025 Tube 20 hose/straight 1; -
8 Q151B1440T1F3 Hex head bolts-fine pitch 5; -
9 190003888458 Гайка 5; -
10 DZ97319360082 L Bracket 1; -
11 DZ97319360124 Pipe clamp 2; -
12 Q150B0620 Hex.screw 1; -
13 Q33206 Шайба стопорная 2; -
14 DZ9X259360013 Stainless steel metal hose 1; -
15 DZ97319361015 Steel Pipe 20 Air Compressor/Hose 1; -
16 DZ95189360051 Bracket 1; -
17 Q150B0616 Болт 1; -
18 Q80320 Штуцер прямой 1; -
19 190003098031 Шайба уплотнительная 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
