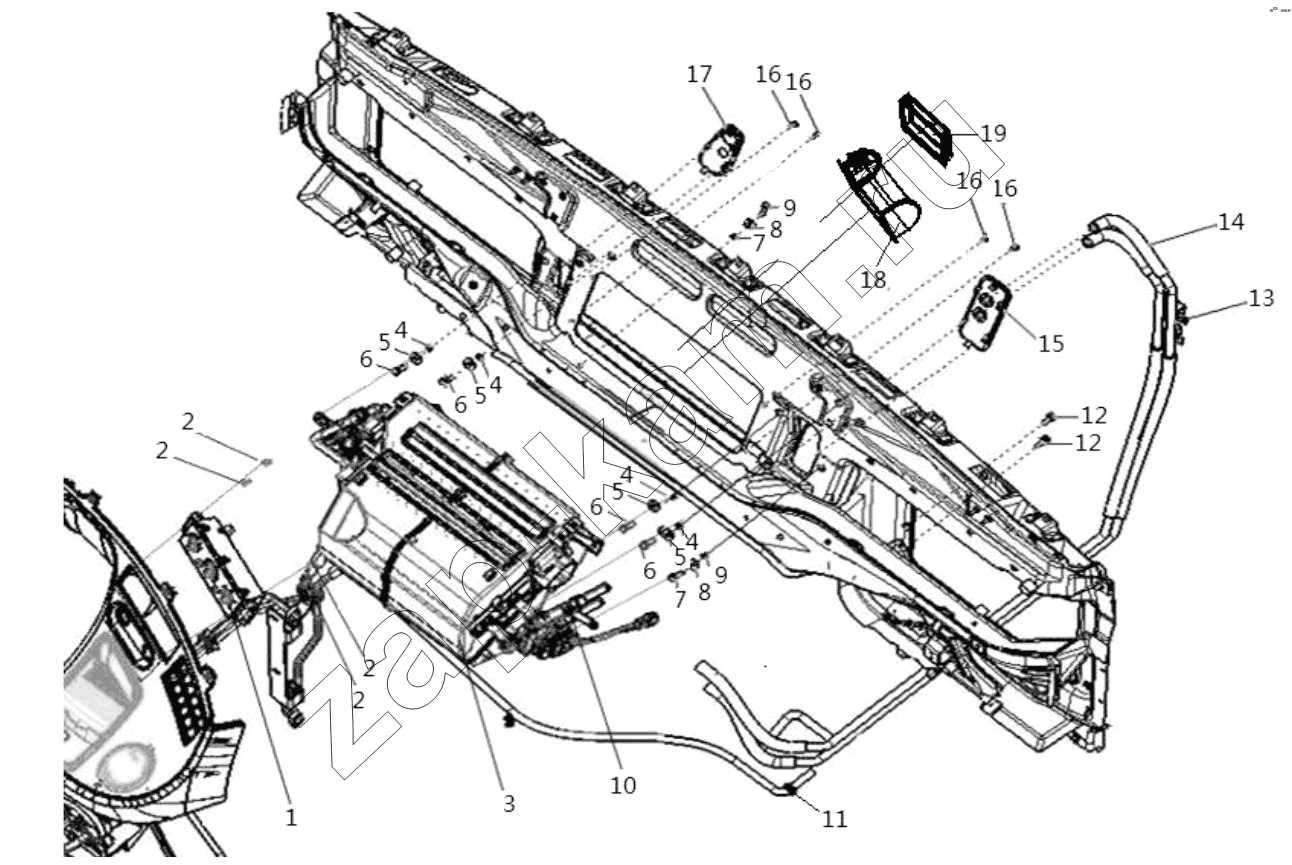

AIR CONDITIONING SYSTEM
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
16
16
16
17
18
19
Поз. Артикул Название детали Кол-во
1 DZ96189585303 Air conditioning control panel 1;
2 Q2140616 Болт 4;
3 DZ15221842302 Cooling and heating integrated machine 1;
4 Q40310 Шайба 4;
5 Q40110 Шайба 4;
6 Q150B1025 Болт 4;
7 Q150B0625 Hex. Screw 2;
8 Q40106 Шайба 8х16х2-SТ-А3С 2;
9 Q40306 Шайба 2;
10 DZ15221841113 Air drainage pipe pieces 1;
11 DZ15221841111 Air conditioner drain pipe gasket 1;
12 Q1840820 Болт с шестигранной головкой М8х20 8;
13 DZ15221845027 Warm air pipe 1;
14 DZ15221842003 Warm air pipe connection hose 2;
15 DZ15221842001 Heater tube sealing pad of front panel 1;
16 Q27104812 Screw 4;
17 DZ15221842002 Coad coal pipe gasket of front 2;
18 DZ15221841902 Fan housing assembly 1;
19 DZ15221841315 Air conditioning filter assembly 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
