BACK COVER ASSEMBLY
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

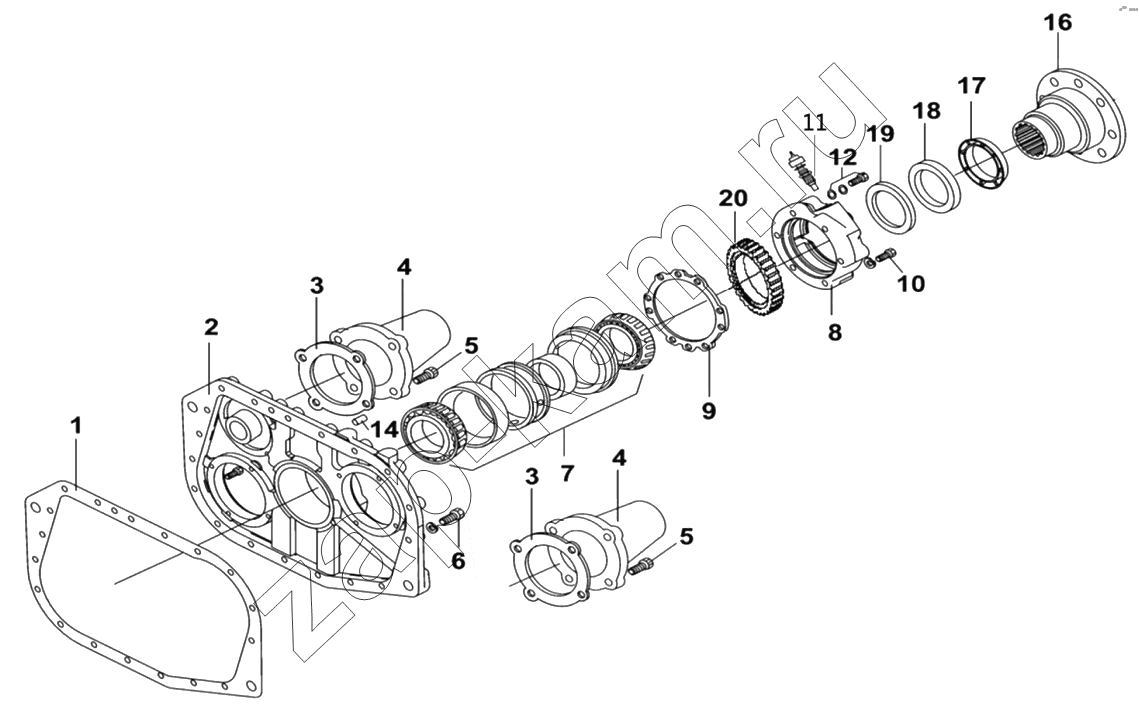

Схема/чертеж: BACK COVER ASSEMBLY / Shaanxi SX32566R384
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
14
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
17106 17106 Copper washer 8; -
19709 19709 Gland 8; -
JS180-1707154-4 JS180-1707154-4 Spindle bearing cover assembly 1; -
12JS160T-1707010-27 12JS160T-1707010-27 Back cover shell assembly 1; -
1 14335 Прокладка 1; -
2 JS180-1707015 Корпус задней крышки 1; -
3 JS180-1707053 Прокладка крышки промежуточного вала демультипликатора 1; -
4 JS180-1707052 Крышка промежуточного вала демультипликатора 1; -
5 A-C09008 Болт 8; -
6 Q1421040 Hex bolts and compounding of spring and gasket 18; -
7 JS220-1707109 Подшипник 1; -
8 JS180-1707155-3 Spindle bearing cover 1; -
9 JS180-1707156 Прокладка крышки заднего подшипника выходного вала демультипликатора 1; -
10 Q1421075 Болт и шайба пружинная 5; -
11 C03054-21 Electronic odometer sensor 1; -
12 C09033 Болт и шайба пружинная 1; -
14 14334 Вал 1; -
16 JS220-1707159-7 Output flange 1; -
17 F96119 Пыльник 1; -
18 19109-2 Oil seal 2; -
19 19109-2 Oil seal 2; -
20 JS180-1701157-2 Odometer rotor 1; -
21 JS220-1707111 Втулка ведущей шестерни спидометра 1; -
22 19709 Gland 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
