CAB BRAKE DEVICE
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

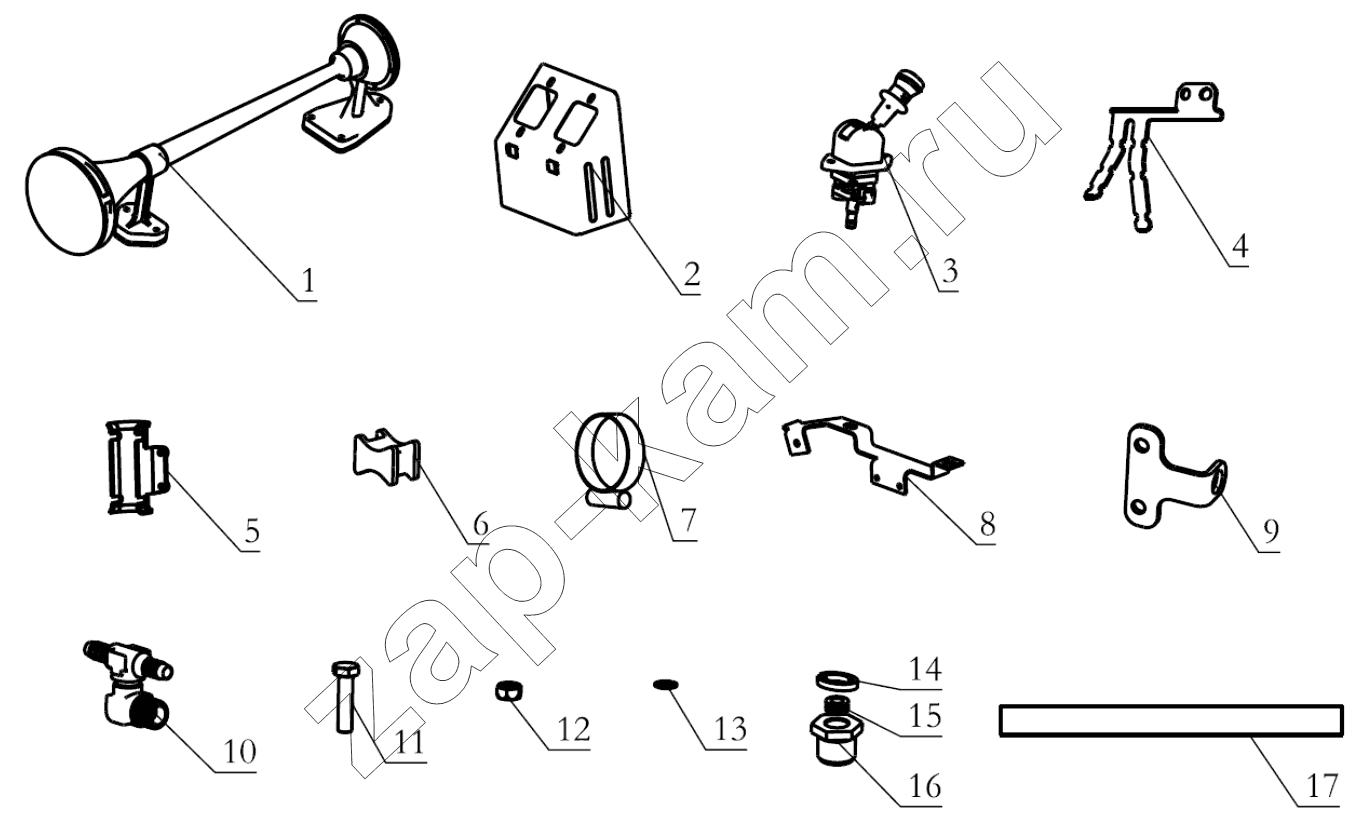

Схема/чертеж: CAB BRAKE DEVICE / Shaanxi SX32566R384
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 DZ96189270001 Air born 2; -
2 DZ96189360081 Hand brake valve bracher 1; -
3 DZ93189360061 Hand brake valve 1; -
4 DZ96259360075 Tube bracket 1; -
5 81.51710.0845 Bracket 2; -
6 81.51710.0751 Pipe support 1; -
7 06.67128.6321 Hose clamp 1; -
8 DZ96259360455 Tube support 1; -
9 DZ96259360487 Tube support t 1; -
10 DZ97319360094 H joint 1; -
11 Q150B0625 Hex. Screw 4; -
12 Q340B06 Nut 4; -
13 Q40306 Шайба 4; -
14 81.98181.0178 Cutting ring 5; -
15 81.98181.0176 Seal ring 5; -
16 81.98181.6114 Nut 5; -
17 DZ96189360042 Exhaust pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
