CAB FENDER
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

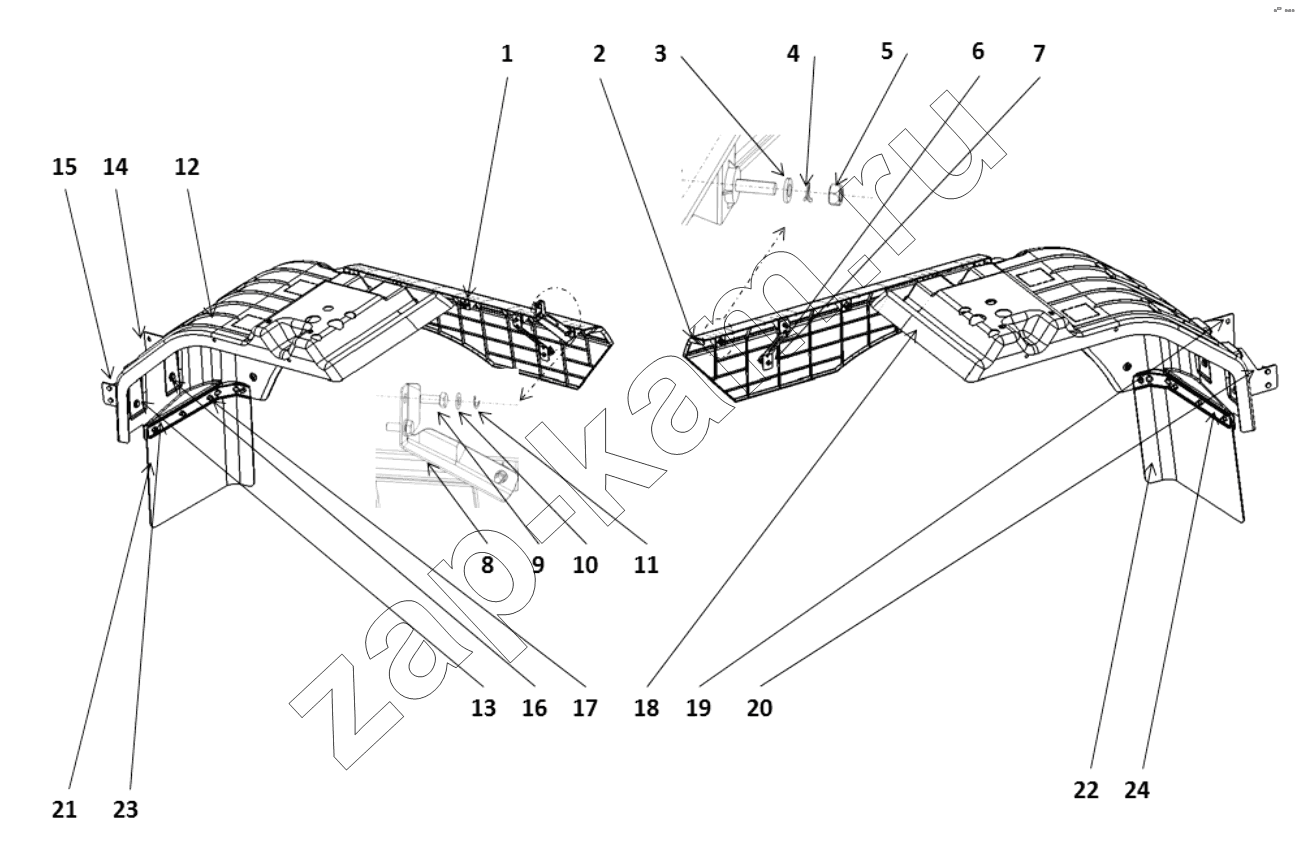

Схема/чертеж: CAB FENDER / Shaanxi SX32566R384
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 DZ15221230083 Left front fender/G 1; -
2 DZ15221230084 Right front fender/G 1; -
3 Q401B06 Flat washer 12; -
4 Q40306 Шайба 12; -
5 Q340B06 Nut 10; -
6 DZ15221230035 Bracket of fender 2; -
7 Q2140620 Винт 2; -
8 DZ15221230094 Angle bracket 1; -
9 Q150B0820T1F3 Hex head bolts 2; -
10 Q401B08 Washer 3; -
11 Q40308 Шайба пружинная 2; 10 ₽ - 60 ₽
12 DZ15221230081 Fender left 1; -
13 Q402B08 Hex bolt 26; -
14 DZ15221230087 Left front bracket 1; -
15 DZ15221230097 Left back bracket 1; -
16 Q150B0825T1F3 Hex bolt 20; -
17 Q33208T2F3 Hex nut 27; -
18 DZ15221230082 Fender right 1; -
19 DZ15221230088 Right front bracket 1; -
20 DZ15221230098 Right back bracket 1; -
21 DZ15221230143 Left rubber fender 1; -
22 DZ15221230144 Left bracket of rubber fender 1; -
23 DZ15221230145 Right rubber fender 1; -
24 DZ15221230146 Right bracket of rubber fender 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
