COVER ASSEMBLY
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

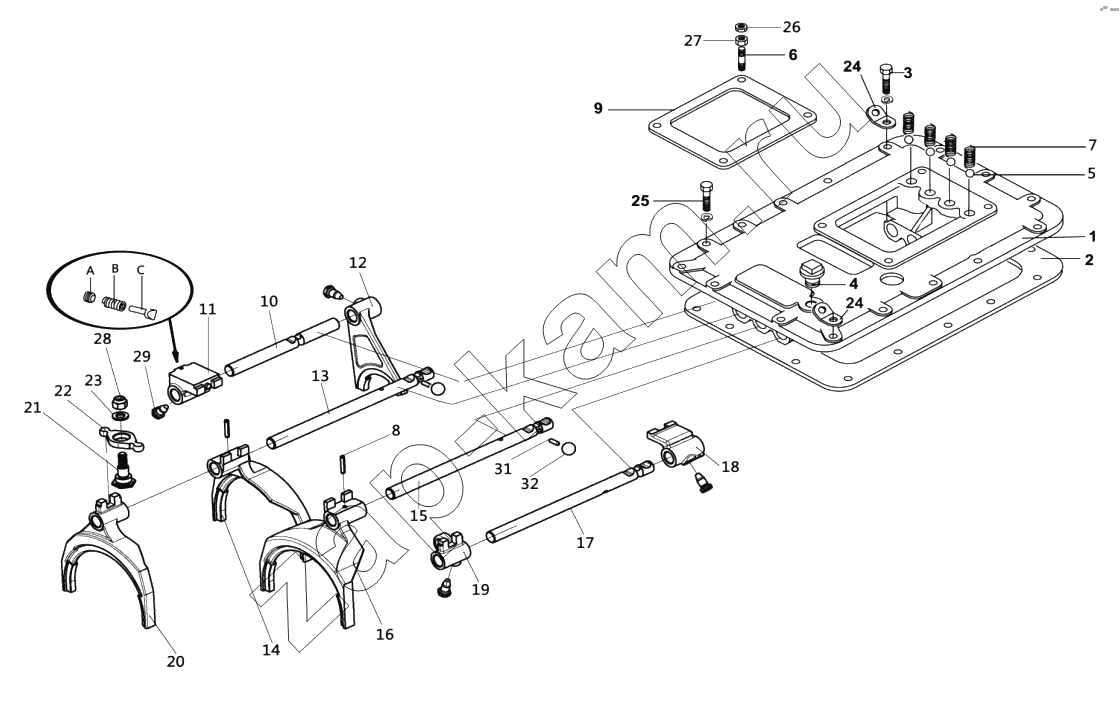

Схема/чертеж: COVER ASSEMBLY / Shaanxi SX32566R384
1
2
3
4
5
6
7
8
9
10
11
11-A
11-B
11-C
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
31
32
Поз. Артикул Название детали Кол-во Цена
12JS160TA-1702010-15 12JS160TA-1702010-15 Cover assembly 1; -
1 12JS160T-1702015 Крышка верхняя 1; -
Q5211026 Q5211026 Палец 1; -
2 12JS160T-1702016 Прокладка верхней крышки 1; -
3 Q1421038M Pre coated hexagonal head bolt and spring washer assembly 2; -
4 6JS160T-1709587-1 Square head tapered plug 1; -
6JS160T-1709588-1 6JS160T-1709588-1 O-ring 1; -
5 12.7G100BGB-T308 Шарик стальной 3; -
6 11066 Шпилька 4; по запросу
7 F96084 Пружина 1; -
F96085 F96085 Пружина 3; 290 ₽
8 Q5280628 Elastic cylindrical pin 2; -
9 1642 Прокладка 1; -
12JS160T-1702055 12JS160T-1702055 Вилка переключения 1; -
10 12JS160T-1702063 Шток вилки переключения задней передачи 1; -
12JS160T-1702050 12JS160T-1702050 Головка направляющая задней передачи 1; -
11 12JS160T-1702051 Головка направляющая задней передачи 1; -
11-A 8968 Гайка 1; -
11-B 8774-1 Пружина блокировки задней передачи 1; -
11-C DS100-1702061 Палец блокировки задней передачи 1; -
12 12JS160T-1702055 Вилка переключения 1; -
13 12JS160T-1702064-1 Шток вилки переключения 1-ой, 2-ой, 3-ей, 4-ой передачи 1; -
14 12JS160T-1702056 Вилка переключения 1-ой и 2-ой передачи 1; -
15 12JS160T-1702064-1 Шток вилки переключения 1-ой, 2-ой, 3-ей, 4-ой передачи 1; -
16 12JS160T-1702057 Вилка переключения 3-ей и 4-ой передачи 1; -
17 12JS160T-1702066 Шток вилки переключения 5-ой и 6-ой с передачи 1; -
18 12JS160T-1702054 Головка переключения 5-ой и 6-ой передачи 1; -
19 12JS160T-1702059-1 Головка переключения 5-ой и 6-ой передачи 1; -
20 12JS160T-1702058-2 Вилка 5-ой и 6-ой передачи 1; -
21 JS100A-1702073 Палец опорный вала 1; -
22 JS100A-1702072 Вилка 1; -
23 Q40112 Шайба 1; -
24 20815 Кронштейн 2; 290 ₽
25 Q1421032M Болт и пружинная шайба 8; -
26 Q351B10 Гайка 2; -
27 X-1-603 Гайка 3/8 - 24 22; -
28 GB889-80- M12X1.25 Hex Nylon ring lock nut 1; -
29 3220 Винт 1; 3 090 ₽ - 249 400 ₽
29 482122 Shift fork lock screw 2; -
31 1634 Фиксатор 2; 7 360 ₽
32 19.05G100BGB- T308 Steel ball 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
