LOW PRESSURE FUEL PIPE GROUP
/ Shaanxi SX32566R384

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

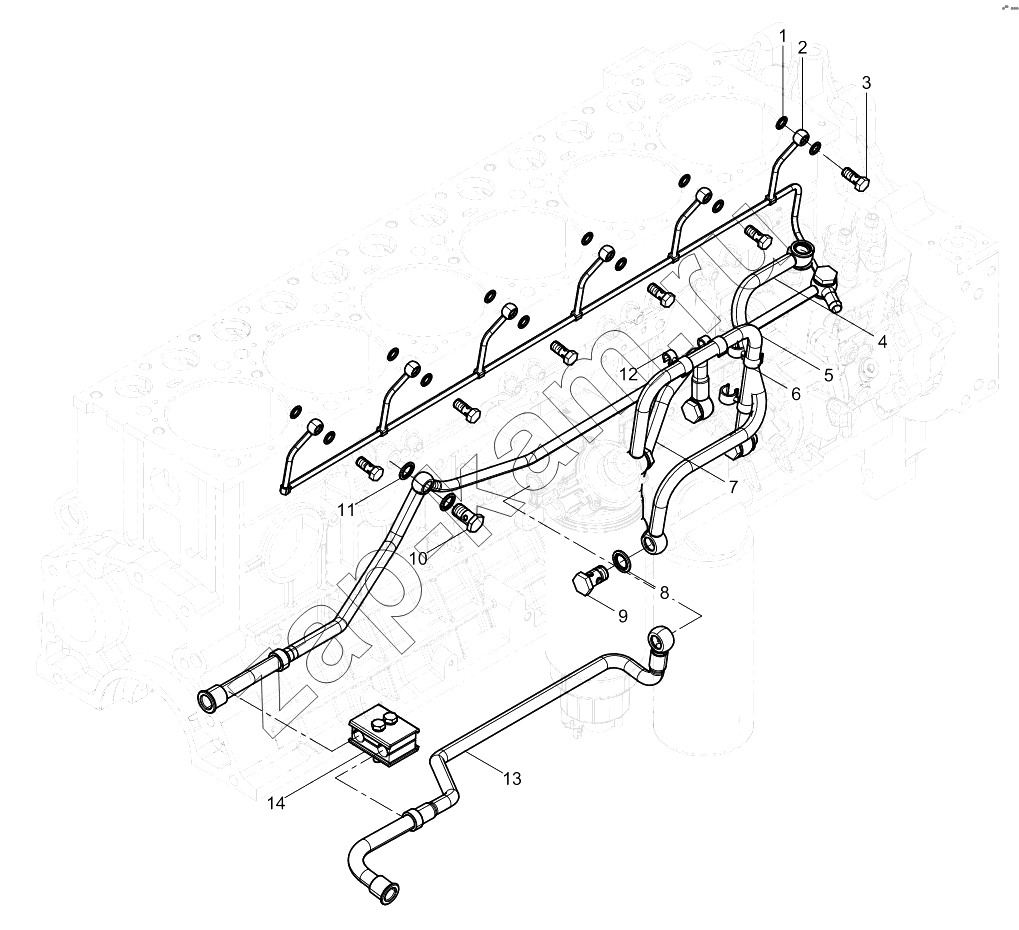

Схема/чертеж: LOW PRESSURE FUEL PIPE GROUP / Shaanxi SX32566R384
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 612600080246 Sealing ring 12; -
2 1000334081 Fuel Return Pipe Assembly 1; -
3 612639000047 Болт 6; -
4 612600081409 Fuel-inlet Pipe Assembly 1; -
5 612600081410 Fuel-inlet Pipe Assembly 1; -
6 612600080948 Pipe Clamp Assembly 2; -
7 612600080623 Fuel-inlet Pipe Assembly 1; -
8 13023361 Spring lock washer 14; -
9 612639000049 Пустотелый болт 7; -
10 90003962621 Болт А8D07623 1; -
11 612600080200 Сальник 2; -
12 612600080949 Pipe clamp assembly 3; -
13 1000311067 Fuel-inlet Pipe Assembly 1; -
14 612600081615 Pipe clamp assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
