Багажник
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

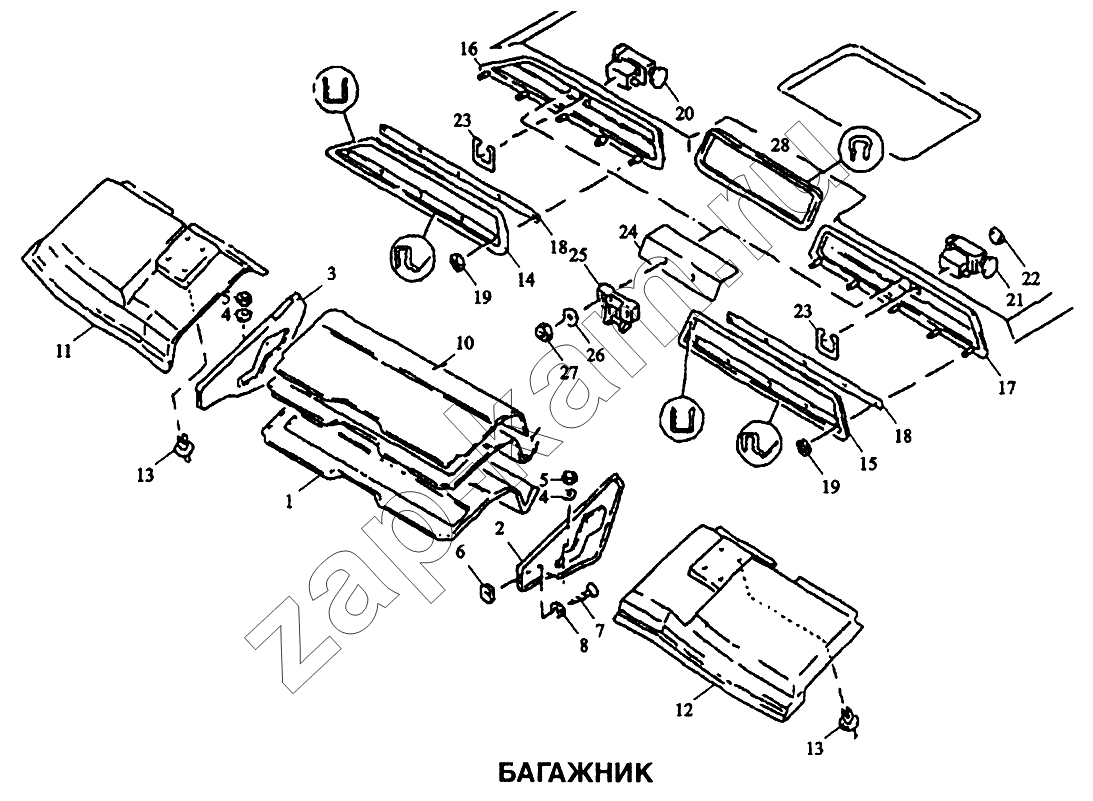

Схема/чертеж: Багажник / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
4
5
5
6
7
8
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
81.63903.5074 81.63903.5074 Центральная облицовка 1; -
81.63903.5073 81.63903.5073 Центральная облицовка ; -
81.63903.0131 81.63903.0131 Облицовка внутренняя левая 1; -
81.63903.0130 81.63903.0130 Облицовка внутренняя верхняя правая 1; -
1 81.63903.0079 Центральная облицовка 1; -
2 81.63903.0167 Центральная облицовка 1; -
3 81.63903.0166 Центральная облицовка 1; -
4 06.15013.0409 Шайба А6,4х12х1,6-200НV-МАN183-В1 2; -
5 06.11018.0112 Гайка 2; -
6 06.13189.0025 Пластина-фиксатор SТ4,8-1-А3С 4; -
7 06.07159.0012 Винт 4; -
8 06.15013.6108 Шайба А5,3х10х1-200НV-А3С 4; -
9 81.63903.0089 Облицовка нижняя внутренняя 1; -
10 81.63903.0153 Облицовка внутренняя верхняя центральная 1; -
11 81.63903.0090 Облицовка внутренняя верхняя правая 1; -
12 81.63903.0155 Облицовка внутренняя левая 1; -
13 06.24249.0007 Заклепка 7х3х17,5-4-РА6,6-SW 4; -
14 81.63903.0080 Панель уплотнительная правая 1; -
15 81.63903.0081 Панель уплотнительная левая 1; -
16 81.63903.5042 Крышка правая в сборе 1; -
17 81.63903.5043 Крышка левая в сборе 1; -
18 81.63903.0025 Пластина 398х13х0,75 2; -
19 06.13189.0009 Гайка 4-9,6-С67-А2С 10; -
20 81.97100.6100 Замок в сборе 1; -
21 81.61444.0013 Замок в сборе 1; -
22 81.97104.0012 Крышка 1; -
23 81.61440.0016 Хомут 2; -
24 81.62940.0040 Кронштейн 2; -
25 81.63903.0144 Пластина-замок 2; -
26 06.15191.0207 Шайба 6,4х18х1,6-140НV-МАN183-В1 4; -
27 06.11069.0106 Гайка М6-8-МАN183-В1 4; -
28 81.63903.0152 Кронштейн уплотнительный центральный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
