1. Каталоги запчастей к технике
  2. Грузовые
  3. Shaanxi
  4. SX-3255-DR 3804B 6х4
  5. Бак топливный алюминиевый

Бак топливный алюминиевый
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

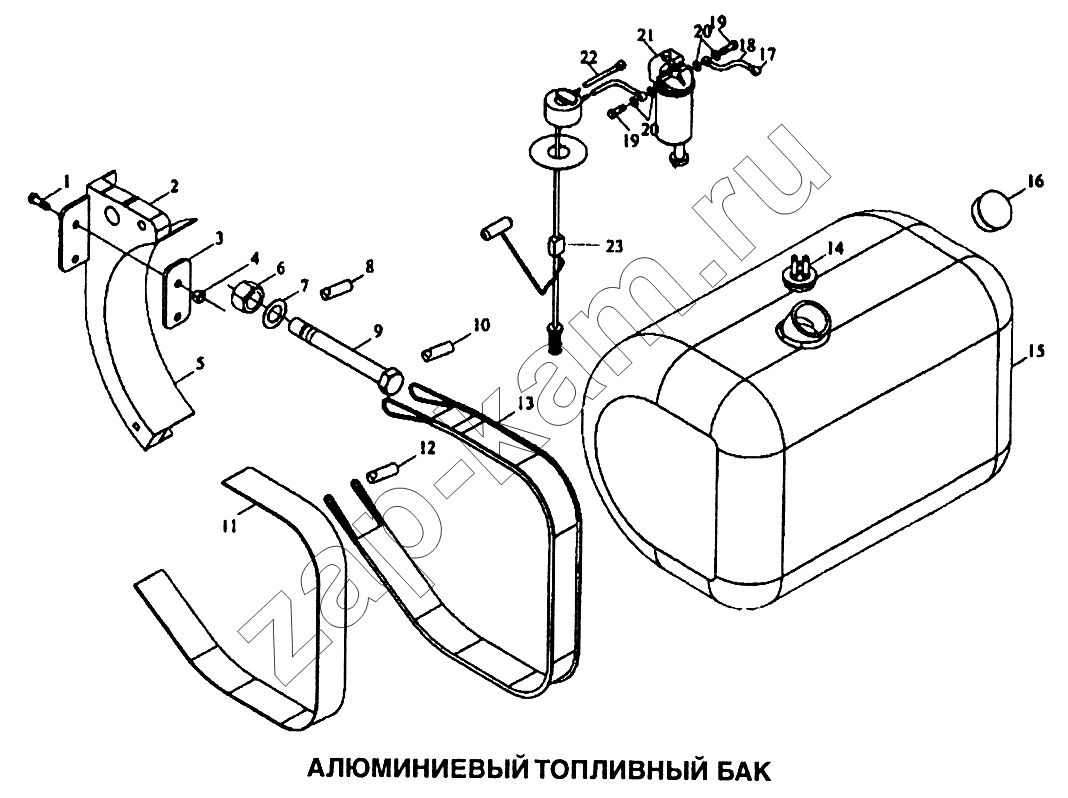

Схема/чертеж: Бак топливный алюминиевый / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
DZ9114550530 DZ9114550530 Передняя опора 1; -
1 Q151В1665ТF2 Болт 4; -
2 DZ9114550520 Задняя опора 1; -
3 DZ9112550129 Пластина 1; -
4 19000388627 Гайка 4; -
5 DZ9114550454 Защита 2; -
6 Q340В16 Гайка 2; -
7 Q40116 Шайба 2; -
8 DZ9114550453 Штифт 2; -
9 Q218В17150 Болт 2; -
10 DZ9114550452 Штифт 2; -
11 DZ9114550456 Защита 2; -
12 DZ9114550457 Штифт 2; -
13 DZ9114550455 Лента 2; -
14 DZ9114550125 Датчик 1; -
15 DZ9114550510 Бак 1; -
16 DZ9114550458 Крышка 1; -
17 99014230017 Штуцер 3; -
18 90003179784 Топливная трубка 2; -
19 90003962621 Болт А8D07623 2; -
20 90003098014 Шайба уплотнительная А14х18 D07603 4; -
21 АZ9100550001 Топливный фильтр 1; -
22 99100550001 Атмосферная трубка 1; -
23 99112559916 Датчик 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
