Бампер и крепление
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

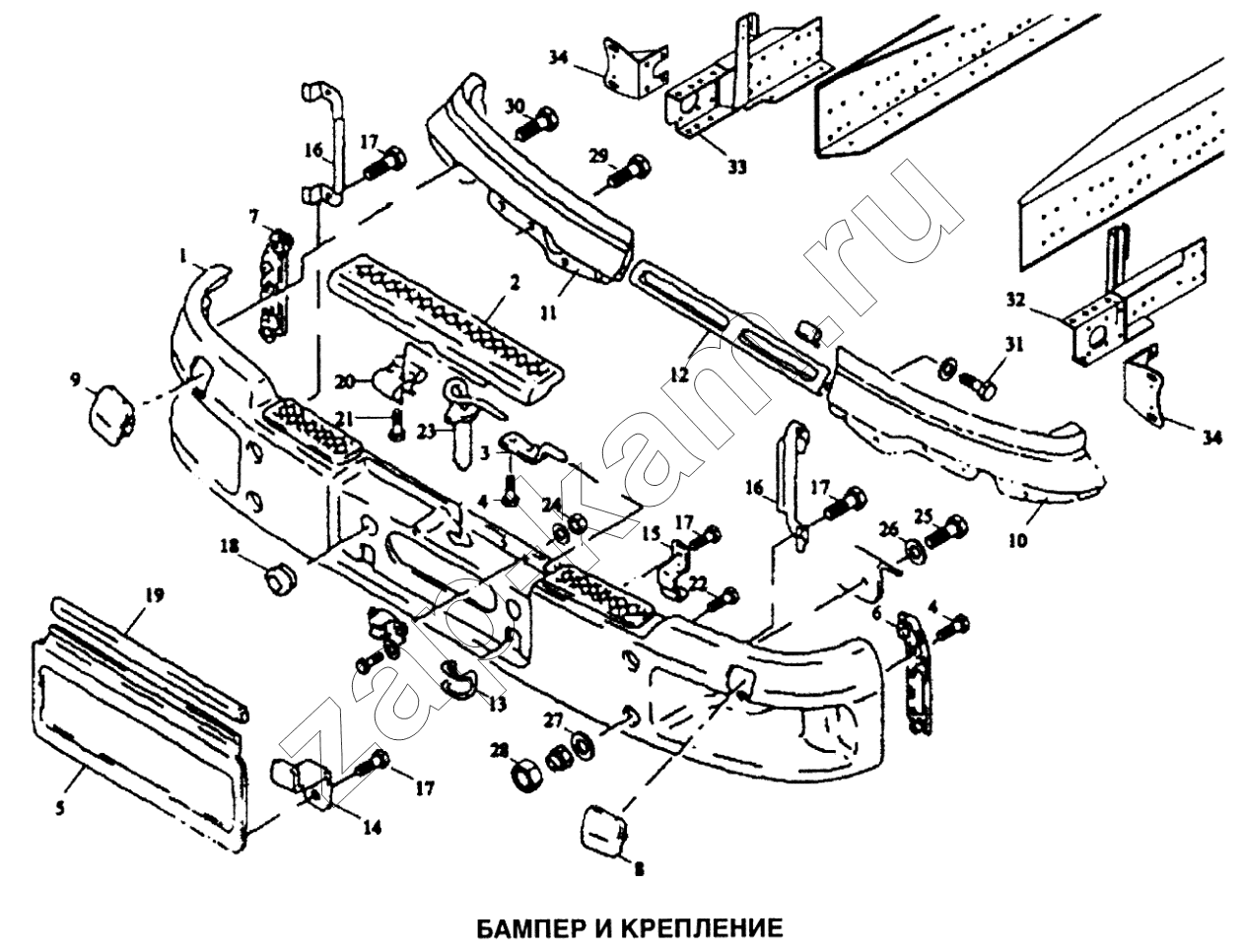

Схема/чертеж: Бампер и крепление / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
Поз. Артикул Название детали Кол-во Цена
1 81.41610.4114 Бампер в сборе 1; -
2 81.41610.0191 Откидная створка верхняя 1; -
3 81.41610.0154 Крепление 2; -
4 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 4; -
5 81.41610.0150 Откидная створка нижняя 1; -
6 81.41610.0151 Облицовка левая 1; -
7 81.41610.0152 Облицовка правая 1; -
8 81.41610.0159 Крышка (левая) 1; -
9 81.41610.0158 Крышка правая 1; -
10 81.41610.0167 Облицовка левая 1; -
11 81.41610.0166 Облицовка правая 1; -
12 81.41610.0164 Облицовка центральная 1; -
13 81.41610.0153 Кронштейн 2; -
14 81.97488.0075 Крепление 2; -
15 81.41610.0172 Пластина 2; -
16 81.41610.0198 Кронштейн 2; -
17 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 8; -
18 81.96001.0101 Кольцо уплотнительное 22,0-30х8,5/45х18-GI-60 2; -
19 81.96121.0032 Пластина замок 2; -
20 81.41610.0192 Замок 1; -
21 81.90470.0619 Болт РТ-КА5х12-WN1412-10.9-А3С 2; -
22 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 28; -
23 DZ9112930100 Палец 1; -
24 06.11069.0106 Гайка М6-8-МАN183-В1 2; -
25 06.01733.6313 Болт М12х1,5х40-8,8-МАN183-В1 4; -
26 06.15030.0815 Шайба 13х20х2-140НV-МАN183-В1 4; -
27 81.90712.0881 Шайба 4; -
28 81.96002.0425 Гайка 4; -
29 81.90470.0623 Болт 6,6х22-SТ-Т30-А3R 10; -
30 81.90470.0624 Болт 6,6х40-SТ-Т30-А3R 2; -
31 81.90470.0621 Винт РТ-КА5х20-WN1411-10.9-А3R 2; -
32 DZ9112930030 Кронштейн левый 1; -
33 DZ9112930040 Кронштейн правый 1; -
34 81.41601.5044 Опора 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
