Блок предохранителей и реле
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

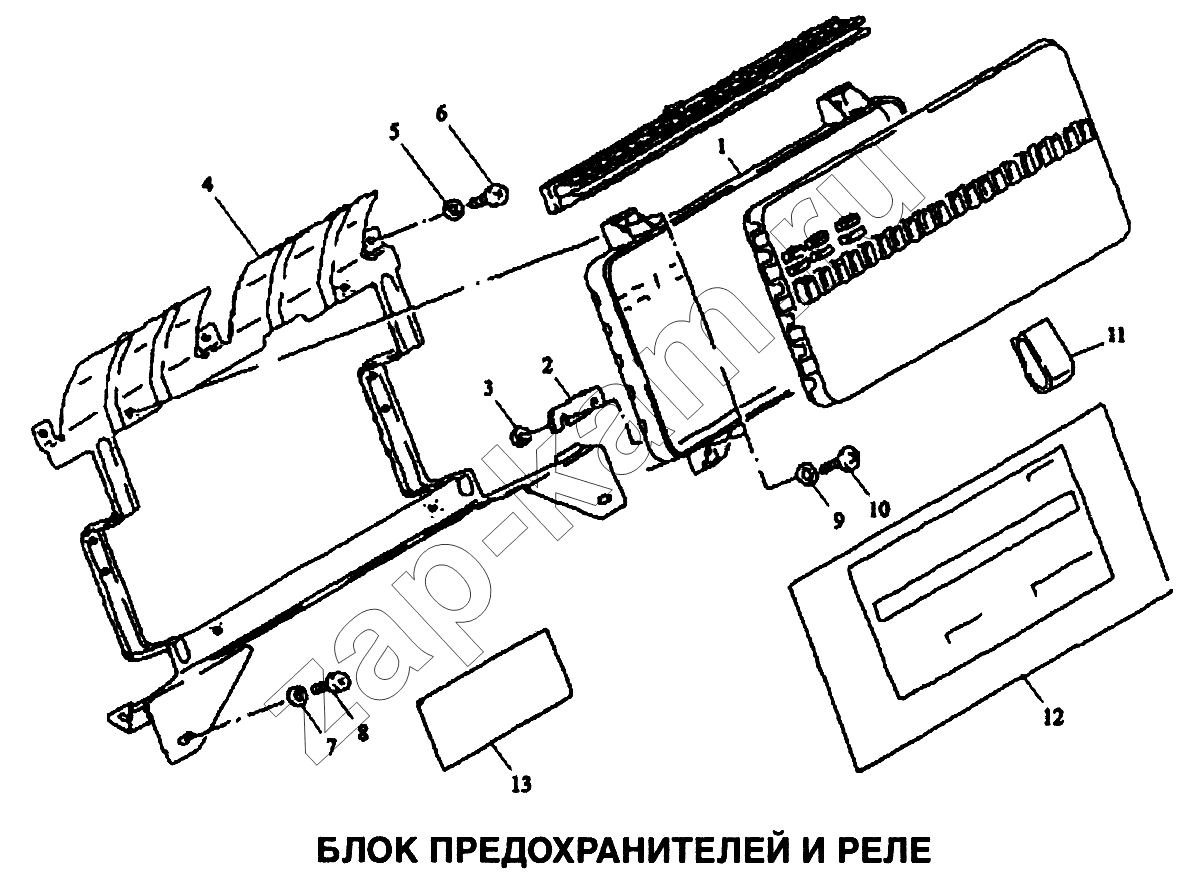

Схема/чертеж: Блок предохранителей и реле / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
12
13
Поз. Артикул Название детали Кол-во Цена
1 81.25444.6060 Панель 1; -
2 81.25908.0010 Соединительная пластина 1; -
3 06.11064.2112 Гайка М6-8-МАN183-В1 2; -
4 81.25441.5217 Кронштейн 1; -
5 06.15013.0407 Шайба 3; -
6 06.07151.1503 Болт 3; -
7 06.15190.0307 Шайба 6,4х18х1,6-140НV-МАN183-В1 3; -
8 06.04201.6607 Винт 2; -
9 06.15013.0409 Шайба А6,4х12х1,6-200НV-МАN183-В1 4; -
10 06.04201.4609 Винт 4; -
11 81.66818.0001 Зажим 1; -
12 DZ9100586100 Панель 1; -
12 DZ9100586110 Панель Английская 1; -
13 81.61460.2036 Защитная пластина 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
