Гидроусилитель рулевого управления
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

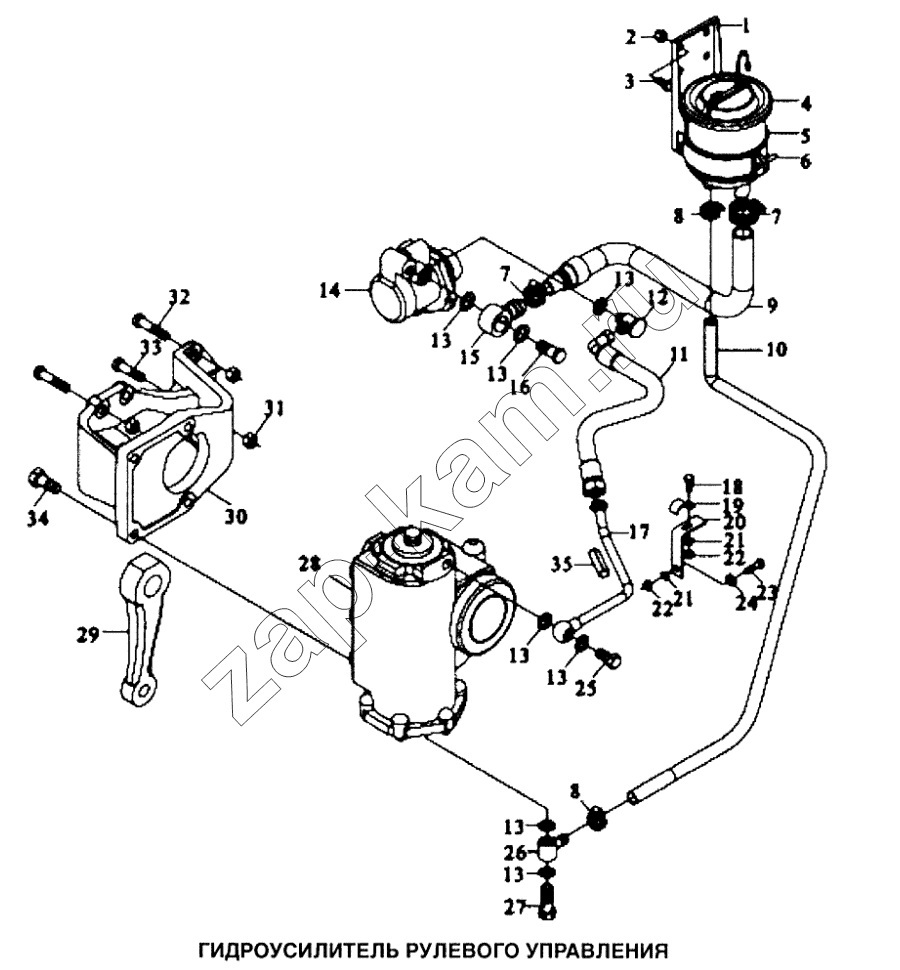

Схема/чертеж: Гидроусилитель рулевого управления / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
13
13
13
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Поз. Артикул Название детали Кол-во Цена
DZ9100470052 DZ9100470052 Трубка 1; -
DZ9100470206 DZ9100470206 Рычаг 1; -
DZ9100470205 DZ9100470205 Рычаг 1; -
99118470050 99118470050 Рычаг 1; -
DZ9100130037 DZ9100130037 Насос гидравлический 1; -
DZ9100470214 DZ9100470214 Кронштейн 1; -
DZ9118470022 DZ9118470022 Кронштейн 1; -
DZ9114470060 DZ9114470060 Картер 1; -
DZ9100470055 DZ9100470055 Картер 1; -
1 DZ9100470101 Кронштейн 1; -
2 Q33410 Гайка ВМ10-8-МАN183-В1 2; -
3 Q150В1020 Болт 2; -
4 DZ9100470095 Бачок 4х2 6х4 1; -
5 DZ9100470110 Хомут 1; -
6 Q2140635 Болт 1; -
7 Q67632 Хомут 2; -
8 Q676В25 Хомут 2; -
9 DZ9100470017 Трубка 1; -
10 DZ9100470014 Шланг 1; -
11 99100470107 Трубка высокого давления 1; -
12 99100470110 Переходник 1; -
13 90003098031 Шайба уплотнительная А26х31 5; -
14 DZ9100130028 Насос гидравлический 420Рs 1; -
15 99100470076 Ниппель 1; -
16 90003962651 Штуцер 1; -
17 DZ9118470026 Трубка 1; -
18 90003802321 Болт М6х16 D00933 1; -
19 38091360181 Хомут 2; -
20 39700350169 Кронштейн 1; -
21 90003931082 Шайба прижимная В6 D0127-А3С 3; -
22 90003871232 Гайка М6 DIN934 3; -
23 90003802336 Болт 1; -
24 90003936101 Шайба прижимная А6,4 D09021 3; -
25 90003962632 Штуцер 1; -
26 DZ9100470013 Соединение 1; -
27 250-3408017 Штуцер 1; -
28 DZ9114470050JJ Картер 1; -
29 DZ9100470005 Рычаг 1; -
30 DZ9100470213 Кронштейн 8х4 1; -
31 90003888627 Гайка 5; -
32 90003802848 Болт 4; -
33 Q151В1655ТF2 Болт 1; -
34 90003803964 Болт 5; -
35 16100060211 Трубка 15/21 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
