Гидроусилитель рулевого управления двухосевой
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

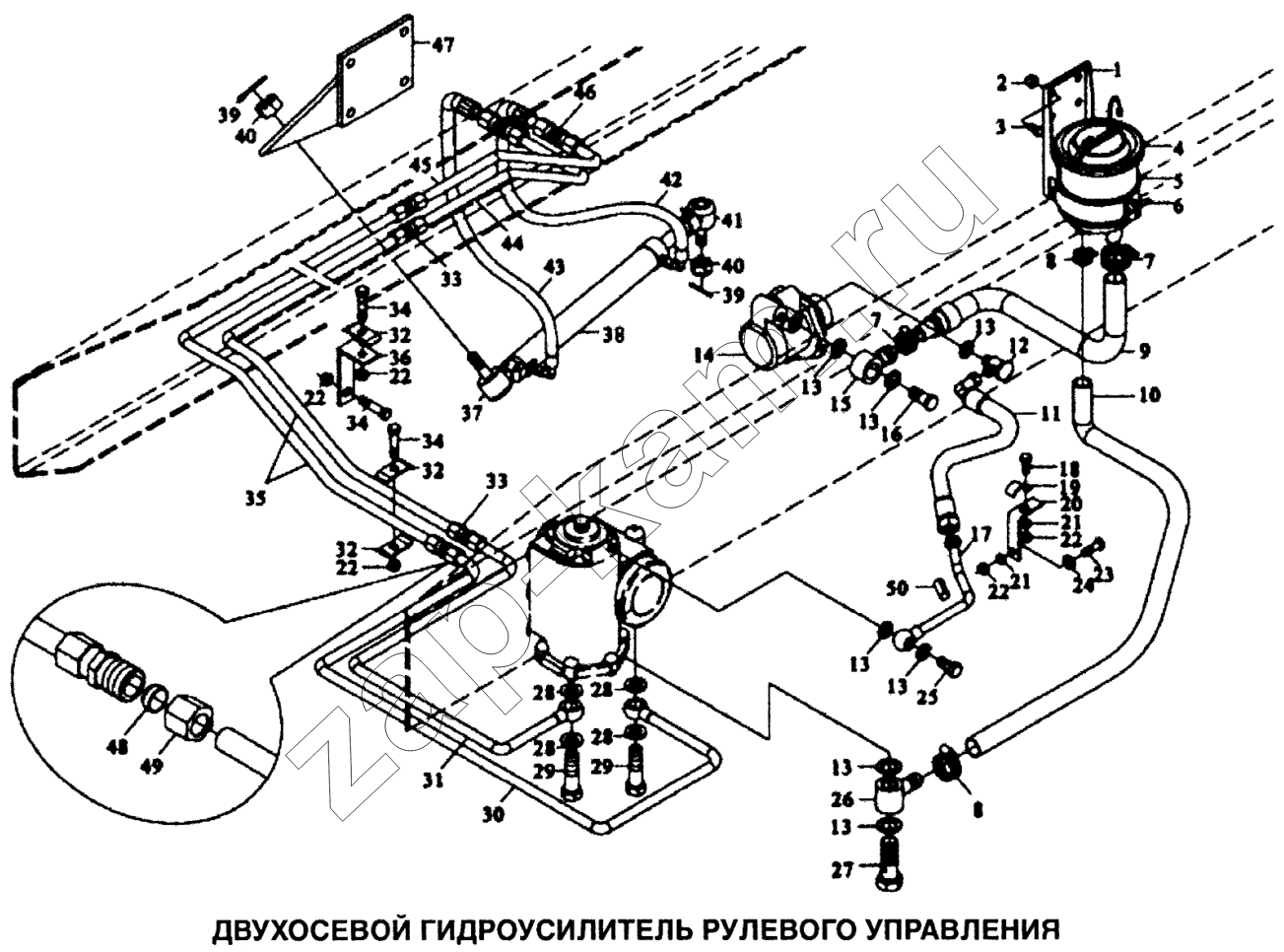

Схема/чертеж: Гидроусилитель рулевого управления двухосевой / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
13
13
13
13
13
14
15
16
17
18
19
20
21
21
22
22
22
22
22
23
24
25
26
27
28
28
28
28
29
29
30
31
32
32
32
33
33
34
34
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
Поз. Артикул Название детали Кол-во Цена
DZ9100130028 DZ9100130028 Насос гидравлический 420Рs 1; -
1 DZ9100470101 Кронштейн 1; -
2 Q33410 Гайка ВМ10-8-МАN183-В1 2; -
3 Q150В1020 Болт 2; -
4 69100470033 Бочок 1; -
5 D29100470110 Хомут 1; -
6 Q2140635 Болт 1; -
7 Q67632 Хомут 2; -
8 Q676В25 Хомут 2; -
9 DZ9100470017 Трубка 1; -
10 99114470088 Шланг 1; -
11 99100470107 Трубка высокого давления 1; -
12 99100470110 Переходник 1; -
13 90003098031 Шайба уплотнительная А26х31 5; -
14 DZ9100130037 Насос гидравлический 1; -
15 99100470076 Ниппель 1; -
16 90003962651 Штуцер 1; -
17 DZ9100470026 Трубка 1; -
18 Q150В0616 Болт с шестигранной головкой М6х16 1; -
19 38091360181 Хомут 2; -
20 39700350169 Кронштейн 1; -
21 Q40506 Шайба пружинная 3; -
22 Q340В06 Гайка 3; -
23 Q150В0625 Болт 1; -
24 Q40206 Шайба 3; -
25 90003962632 Штуцер 1; -
26 DZ9100470013 Соединение 1; -
27 250-3408017 Штуцер 1; -
28 90003098020 Шайба уплотнительная 4; -
29 90003962632 Штуцер 2; -
30 DZ9118470036 Трубка стальная 1; -
31 DZ9118470034 Трубка стальная 1; -
32 880 730187 Хомут 3; -
33 6122-3406097-04 Переходник 4; -
34 Q150В0630 Болт 2; -
35 DZ9118470044 Трубка стольная 2; -
36 99012360440 Кронштейн 1; -
37 DZ9118470024 Шариковое соединение 1; -
38 DZ9114470008 Рабочий цилиндр 1; -
39 Q5004036 Шплинт 2; -
40 90003872359 Гайка 2; -
41 99018470025 Палец шариковый 1; -
42 99100470107 Трубка высокого давления 1; -
43 DZ9100470108 Трубка высокого давления 1; -
44 DZ9118470045 Трубка стальная 1; -
45 DZ9118470046 Трубка стальная 1; -
46 DZ9118470009 Переходник 2; -
47 99018510018 Кронштейн 1; -
48 90003559562 Кольцо 4; -
49 6122-3406096-04 Гайка 4; -
50 16100060201 Кожух защитный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
