Головка цилиндра
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

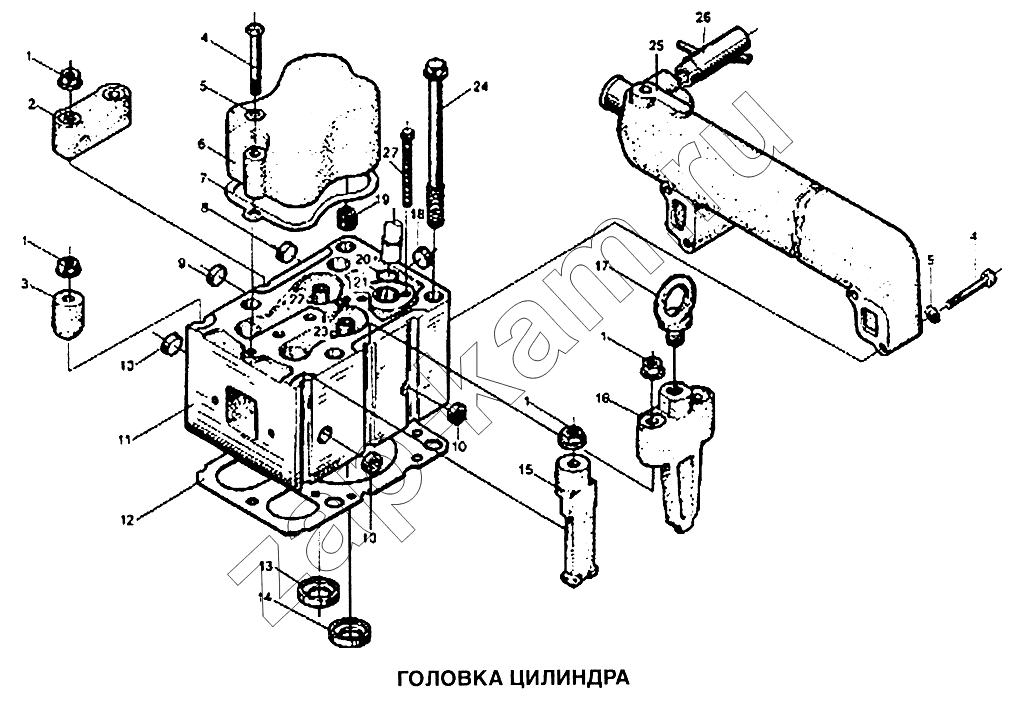

Схема/чертеж: Головка цилиндра / Shaanxi SX-3255-DR 3804B 6х4
1
1
1
1
2
3
4
4
5
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
612600040178 612600040178 Прокладка ; -
61560040049 61560040049 Втулка масляного впрыска ; -
1 61200040034 Гайка прижимная 21; -
2 61500040009 Блок прижимной 5; -
3 61200040023 Втулка прижимная 5; -
4 90003800466 Болт М8х60 D00931 24; -
5 90003932023 Шайба пружинная В8 D00137 24; -
6 614040065 Кожух головки 6; -
7 614040021 Прокладка 6; -
8 90003989277 Заглушка чашеобразная 12/8 N05564 6; -
9 90003989721 Заглушка чашеобразная 22/8 N05564 6; -
10 90003989294 Заглушка чашеобразная 30/8 N05564 24; -
11 61560040040В Корпус головки 6; -
12 61500040049 Прокладка 6; -
13 61560040057 Седло впускного клапана 6; -
14 81560040037 Седло выпускного клапана 6; -
15 61200040027 Кронштейн 2; -
16 61500040012 Кронштейн 2; -
17 614010388 Винт 2; -
18 90003989725 Заглушка чашеобразная 25/8 N05564 6; -
19 612600040114 Маслосъемный колпачок 12; -
20 406060010 Уплотнительное кольцо 6; -
21 612600040099 Втулка масляного впрыска 6; -
22 612600040113 Втулка клапана 12; -
23 61500040014 Втулка клапана 6; -
24 61500040023 Болт основной 24; -
25 61500040102 Выходное водное отверстие 1; -
26 61500060045 Соединение 1; -
27 612600080383 Болт 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
