Картер двигателя
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

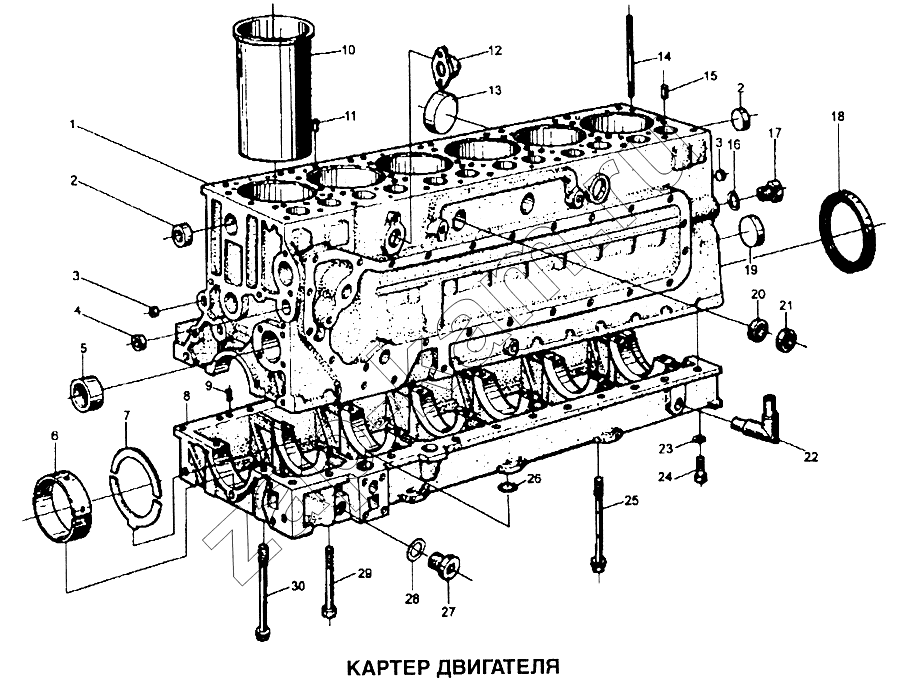

Схема/чертеж: Картер двигателя / Shaanxi SX-3255-DR 3804B 6х4
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 61560010095В Блок цилиндров 1; -
2 90003982121 Пробка чашеобразная 45/12 N5564 4; -
3 90003989480 Пробка чашеобразная 17/8 N5564 2; -
4 90003989204 Пробка чашеобразная 28/12 N5560 1; -
5 61560010029 Втулка распредвала 6; -
5 612600010990 Втулка распредвала 1; -
6 81500010046 Вкладыш коренной (комплект) 7; -
7 81500010125 Уплотнительная шайба (комплект) 2; -
8 61500010366 Постель коленчатого вала 1; -
9 90003901604А Вкладыш цилиндрический 12m6х26 D00007 3; -
10 61500010344 Гильза цилиндра 6; -
11 90003909626 Вкладыш цилиндрический 6х12 D01481 6; -
12 614010279 Газоотводный патрубок 1; -
13 90003989210 Пробка чашеобразная 75/14 N5564 6; -
14 61500010185 Шпилька головки блока 21; -
15 90003901604 Вкладыш цилиндрический 12m6х20 DIN7 6; -
16 90003098086 Кольцо уплотнительное 1; -
17 61460070011 Болт 1; -
18 61500010100 Сальник коленвала задний 1; -
19 90003989288 Пробка чашеобразная 65/14 N5564 1; -
20 90003989289 Пробка чашеобразная 40/12 МSN5564 4; -
21 90003982915 Пробка чашеобразная 45/12 N5564 3; -
22 612600070097 Масляная трубка-отвод 1; -
23 188250083 Шайба 22; -
24 90003862428 Шпилька под угольник М8х25 DIN912 22; -
25 614010217 Болт 1; -
26 81400010032 Уплотнительная шайба 2; -
27 90003962050 Пробка М30х1,5 D00908 1; -
28 90003098086 Кольцо уплотнительное 1; -
29 90003802493 Болт М8х110 DIN933 2; -
30 614010114 Болт 13; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
