Клапан тормозной
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

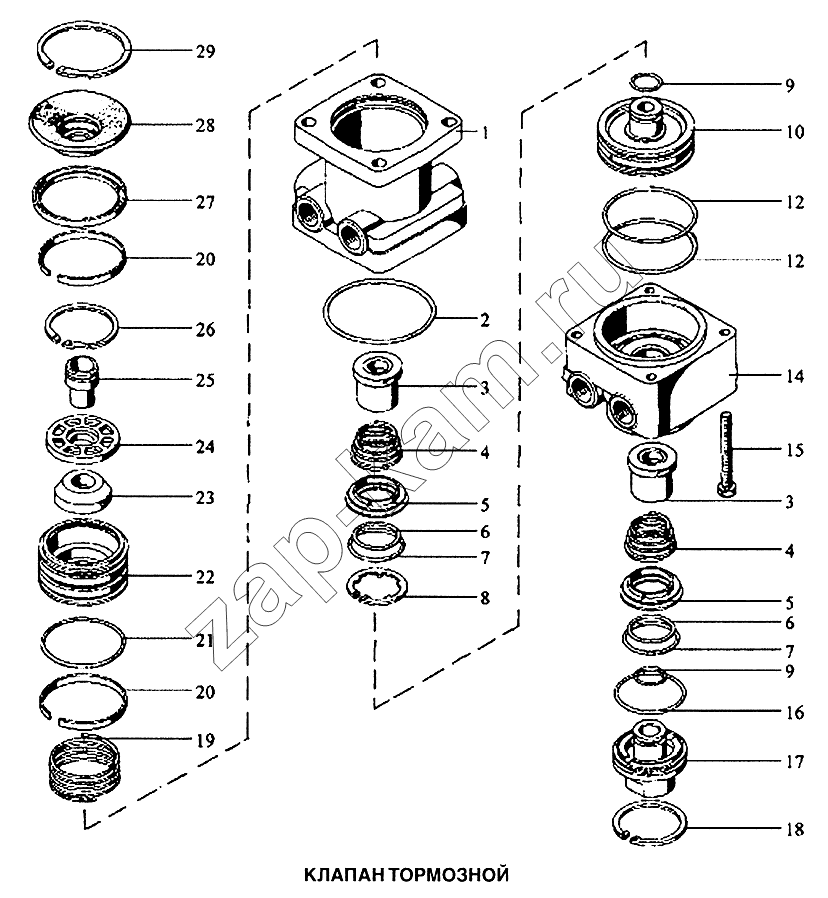

Схема/чертеж: Клапан тормозной / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
12
12
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 [Верхняя часть корпуса] Верхняя часть корпуса 1; -
2 3514СF1-352 Кольцо уплотнительное 1; -
3 3514СF1-340 Клапан 2; -
4 [Пружина] Пружина 2; -
5 [Втулка пружины] Втулка пружины 2; -
6 3514СF1-344 Шайба уплотнительная 2; -
7 3514СF1-346 Шайба уплотнительная 2; -
8 Q43038 Кольцо стопорное 1; -
9 3514СF1-349 Кольцо уплотнительное 2; -
10 [Поршень] Поршень 1; -
12 3514СF1-351 Кольцо уплотнительное 2; -
14 [Нижняя часть корпуса] Нижняя часть корпуса 1; -
15 Q150В0655 Болт 4; -
16 3514СF1-357 Кольцо уплотнительное 1; -
17 [Корпус направляющий] Корпус направляющий 1; -
18 Q43047 Кольцо стопорное 1; -
19 [Пружина] Пружина 1; -
20 3514СF1-728 Кольцо направляющее 2; -
21 3514СF1-329 Кольцо уплотнительное 1; -
22 [Поршень] Поршень 1; -
23 3514СF1-331 Пружина 1; -
24 [Гнездо пружины] Гнездо пружины 1; -
25 [Держатель] Держатель 1; -
26 Q43045 Кольцо стопорное 1; -
27 [Кольцо] Кольцо 1; -
28 3514СF1-736 Тарелка 1; -
29 Q43060 Кольцо стопорное 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
