Клапан защитный четырехходовой
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

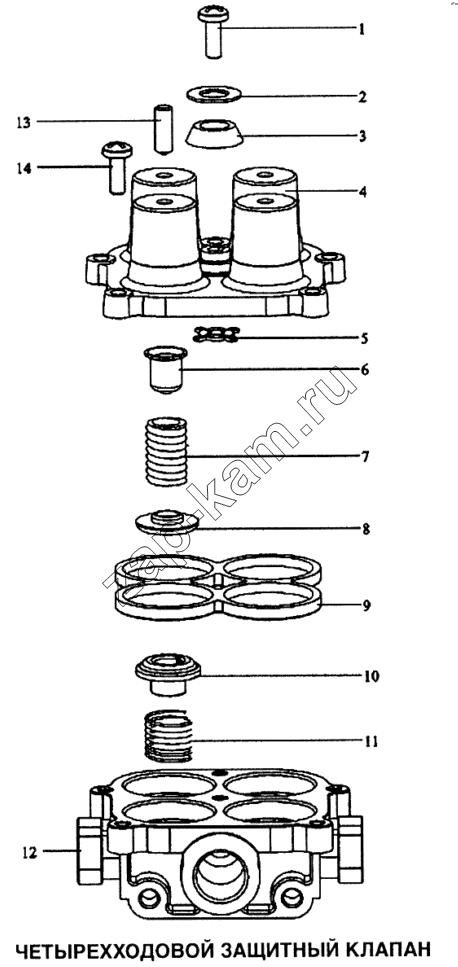

Схема/чертеж: Клапан защитный четырехходовой / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 [Винт] Винт 1; -
2 [Шайба] Шайба 1; -
3 [Кольцо уплотнительное] Кольцо уплотнительное 1; -
4 [Крыша клапана] Крыша клапана 1; -
5 [Шайба] Шайба 1; -
6 [Гнездо клапана] Гнездо клапана 4; -
7 [Пружина] Пружина 4; -
8 [Гнездо пружины] Гнездо пружины 4; -
9 [Диафрагма] Диафрагма 1; -
10 [Тарелка пружины в сборе] Тарелка пружины в сборе 4; -
11 [Пружина] Пружина 4; -
12 [Корпус] Корпус 1; -
13 [Винт] Винт 4; -
14 [Винт] Винт 4; -
