Компрессор воздушный
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

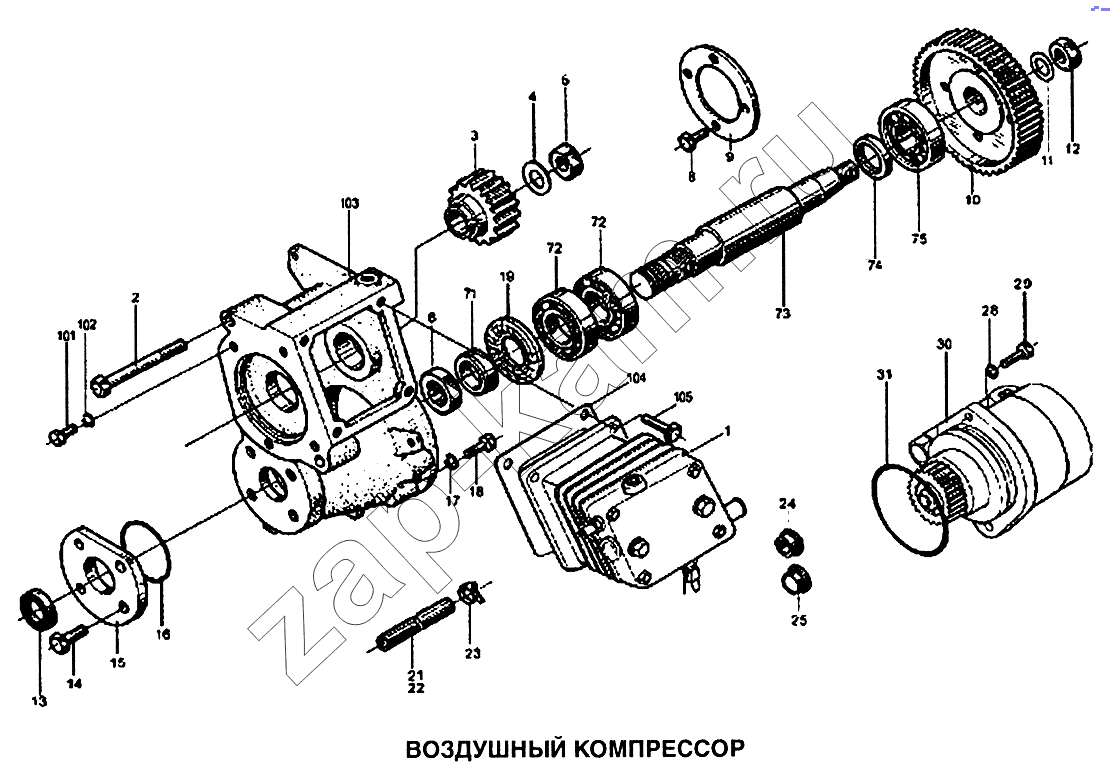

Схема/чертеж: Компрессор воздушный / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
28
29
30
31
71
72
72
73
74
75
101
102
103
104
105
Поз. Артикул Название детали Кол-во Цена
612600130124 612600130124 Приводной вал в сборе 1; -
90003800569 90003800569 Болт М10х150 D00933 2; -
1 АZ1560130070 Воздушный компрессор 1; -
2 90003802561 Болт М10х75 D00933 1; -
3 61560130012 Шестерня компрессора 1; -
4 609070161 Шайба прижимная 1; -
5 612600130001 Гайка М18х1,5 D00934М-8 1; -
6 612600130046 Гайка 1; -
8 90003802432 Болт 4; -
9 61500080165 Пластина 1; -
10 АZ1560130064 Шестерня 1; -
11 409020045 Шайба 1; -
12 612600130001 Гайка М18х1,5 D00934М-8 1; -
13 90003070092 Сальник 1; -
14 90003802415 Болт 4; -
15 61500130097 Картридж сальника 1; -
16 192320002 Кольцо уплотнительное 1; -
17 90003932023 Шайба пружинная В8 D00137 7; -
18 90003802419 Винт под угольник 7; -
19 612600130073 Уплотнитель 1; -
20 90003098014 Шайба уплотнительная А14х18 D07603 1; -
21 612600130025 Шланг 1; -
22 612600130027 Трубка резиновая 1; -
23 90003989336 Хомут стяжной 22/16 N05074 4; -
24 В29114 Крышка 2; -
25 В29112 Крышка 1; -
26 90003800035 Болт 1; -
27 90003800458 Болт 4М8х70 DIN931 1; -
28 90003932023 Шайба пружинная В8 D00137 2; -
29 90003802438 Болт 2; -
30 61500130037 Насос гидравлический ; -
31 81500130068 Кольцо уплотнительное ; -
71 612600130047 Втулка 1; -
72 61500080158 Подшипник 2; -
73 612600130122 Приводной вал 1; -
74 612600130123 Втулка 1; -
75 90003320154 Подшипник 1; -
101 90003802411 Болт М8х16 DIN933-88Zn 4; -
102 90003930261 Шайба А8,4 D00125А3С 4; -
103 АZ1560130063 Корпус 1; -
104 61500130080 Прокладка 1; -
105 90003802438 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
