Компрессор воздушный
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

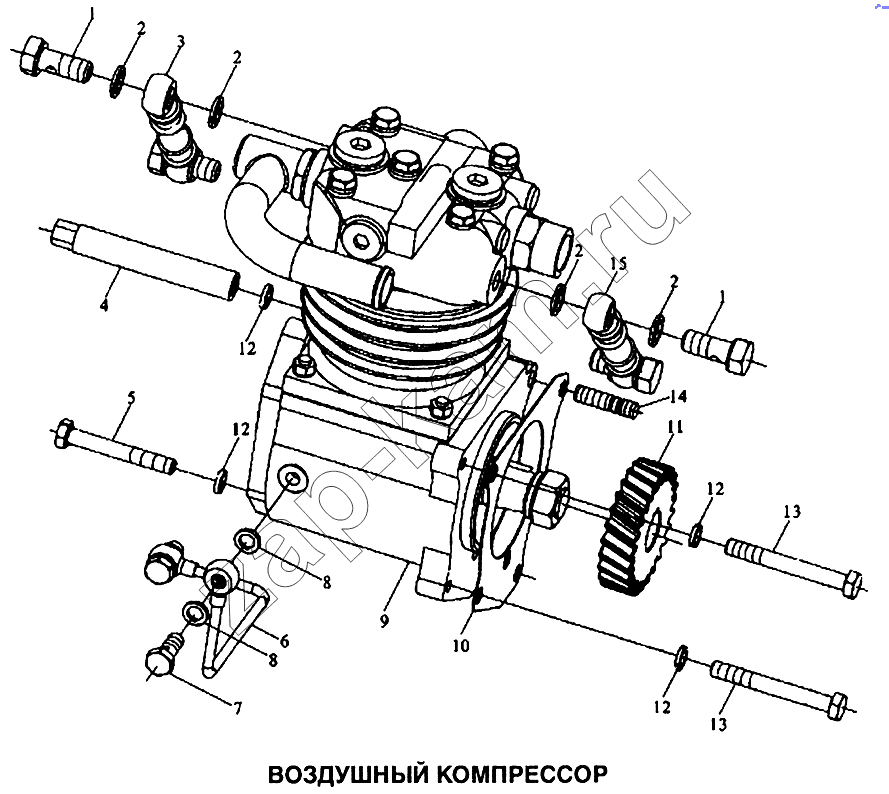

Схема/чертеж: Компрессор воздушный / Shaanxi SX-3255-DR 3804B 6х4
1
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
12
12
12
13
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 150-3509025 Пустотелый болт 4; -
2 JВ/Т982-14 Уплотнение 14 8; -
3 150-3509024 Водяная трубка воздушного компрессора 1; -
4 М3400-3509012 Длинная гайка 1; -
5 Q150В1080 Болт с шестигранной головкой М10х80 1; -
6 М3400-3509030В Впускная масляная трубка 1; -
7 А30-1111045А Пустотелый болт 2; -
8 JВ/Т982-10 Уплотнение 10 4; -
9 М3400-3509100 Воздушный компрессор 1; -
10 М3400-3509009 Прокладка 1; -
11 М3400-3509001 Шестерня 1; -
12 Q40310 Шайба 4; -
13 Q150В1090 Болт 2; -
14 М3400-3509011 Шпилька 1; -
15 М3400-3509005 Впускная масляная трубка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
