Кондиционер кабины P2000
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

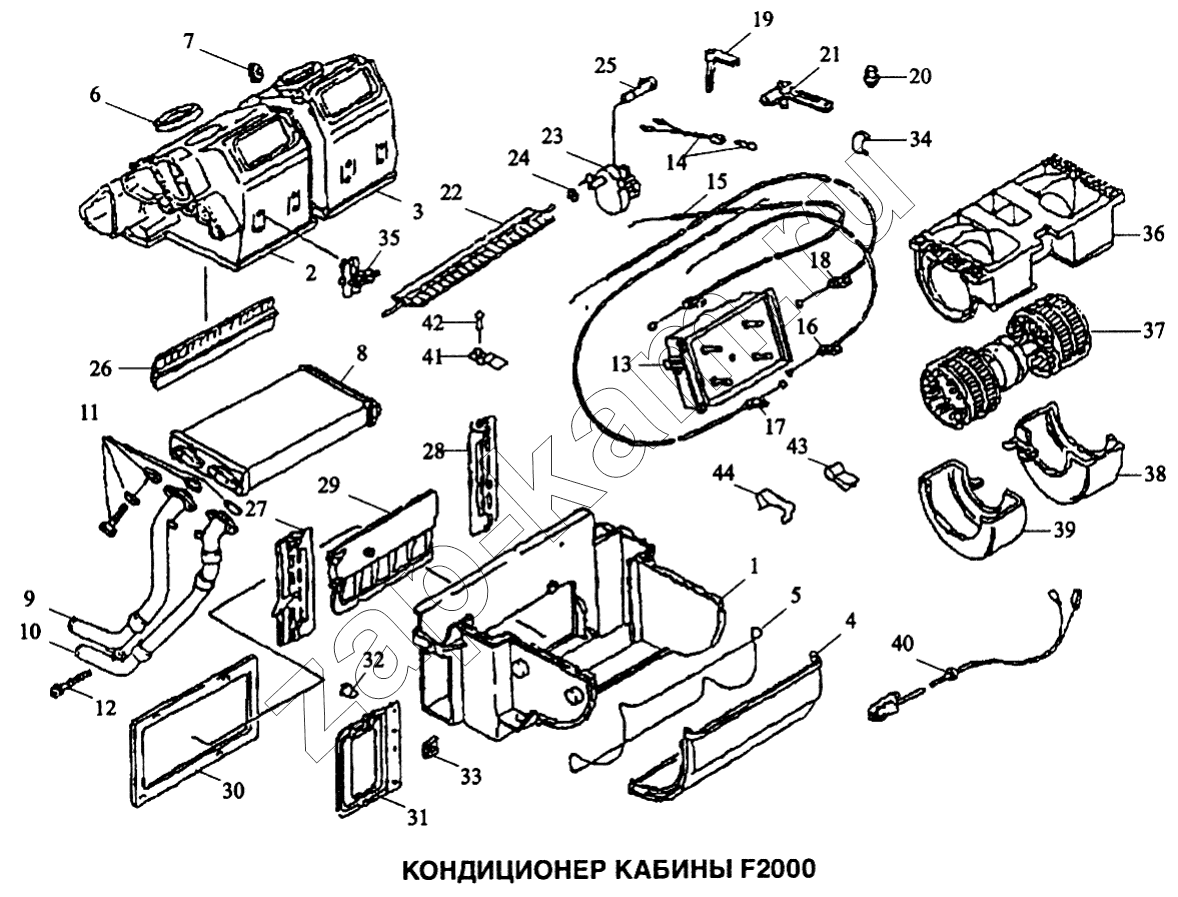

Схема/чертеж: Кондиционер кабины P2000 / Shaanxi SX-3255-DR 3804B 6х4
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Поз. Артикул Название детали Кол-во Цена
81.97640.0251 81.97640.0251 Хомут пружинный 3; -
81.61990.0063 81.61990.0063 Хомут А4х13-SТ-SТ-А1Р-А1Р 1; -
1 81.61902.0075 Крепление кожуха 1; -
2 81.61902.0063 Кожух левый 1; -
2 81.61902.0079 Кожух левый 1; -
3 81.61902.0078 Кожух правый 1; -
3 81.61902.0062 Кожух правый 1; -
4 81.61942.0067 Крышка 2; -
5 81.61951.0053 Уплотнитель 1; -
6 81.61951.0023 Уплотнитель 1; -
7 81.61951.0051 Шайба уплотнительная 1; -
8 81.61901.0067 Отопитель 1; -
9 81.61960.0616 Трубка теплого воздуха 1; -
10 81.61960.0660 Трубка теплого воздуха 1; -
11 81.61941.6015 Крепление 1; -
12 81.90470.0611 Винт РТ-КА4х16-WN1411-SТ-А3С 1; -
13 81.61990.6054 Блок переключателя 1; -
14 81.25901.0104 Лампочка 1; -
15 81.95501.0187 Тросик 1; -
15 81.95501.0173 Тросик 1; -
16 81.95501.0174 Тросик 1; -
16 81.95501.0190 Тросик 1; -
17 81.95501.0175 Тросик 1; -
17 81.95501.0189 Тросик 1; -
18 81.95501.0188 Тросик 1; -
18 81.95501.0176 Тросик 1; -
19 81.61972.0026 Рычаг 2; -
20 81.61990.0034 Хомут 9; -
21 81.61990.0066 Рычаг 1; -
22 81.61990.0083 Распределитель 1; -
23 81.28601.6110 Электродвигатель 1; -
24 81.90820.0404 Шайба 1; -
25 81.90490.0681 Винт РТ-К3х10-WN1451-SТ-Т10 2; -
26 81.61990.0081 Распределитель 1; -
27 81.61990.0079 Пластина левая 1; -
28 81.61990.0080 Пластина правая 1; -
29 81.61990.0082 Вентиляционное отверстие 1; -
30 81.61951.0021 Уплотнитель 1; -
31 81.61940.0047 Фланец 1; -
32 81.92201.0098 Заклепка А4х13-АL/SТ-ВК/А4С 4; -
33 81.90650.0018 Гайка 6; -
34 81.97640.0274 Держатель 30; -
35 81.61941.0250 Кронштейн 2; -
36 81.61930.0054 Кожух вентилятора 1; -
37 81.61930.0055 Вентилятор 1; -
38 81.61930.0053 Часть кожуха 1; -
39 81.61930.0052 Часть кожуха 1; -
40 81.25417.6818 Жгут проводов 1; -
41 81.95510.0054 Кронштейн 3; -
42 06.24243.0221 Заклепка 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
