Крепление
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

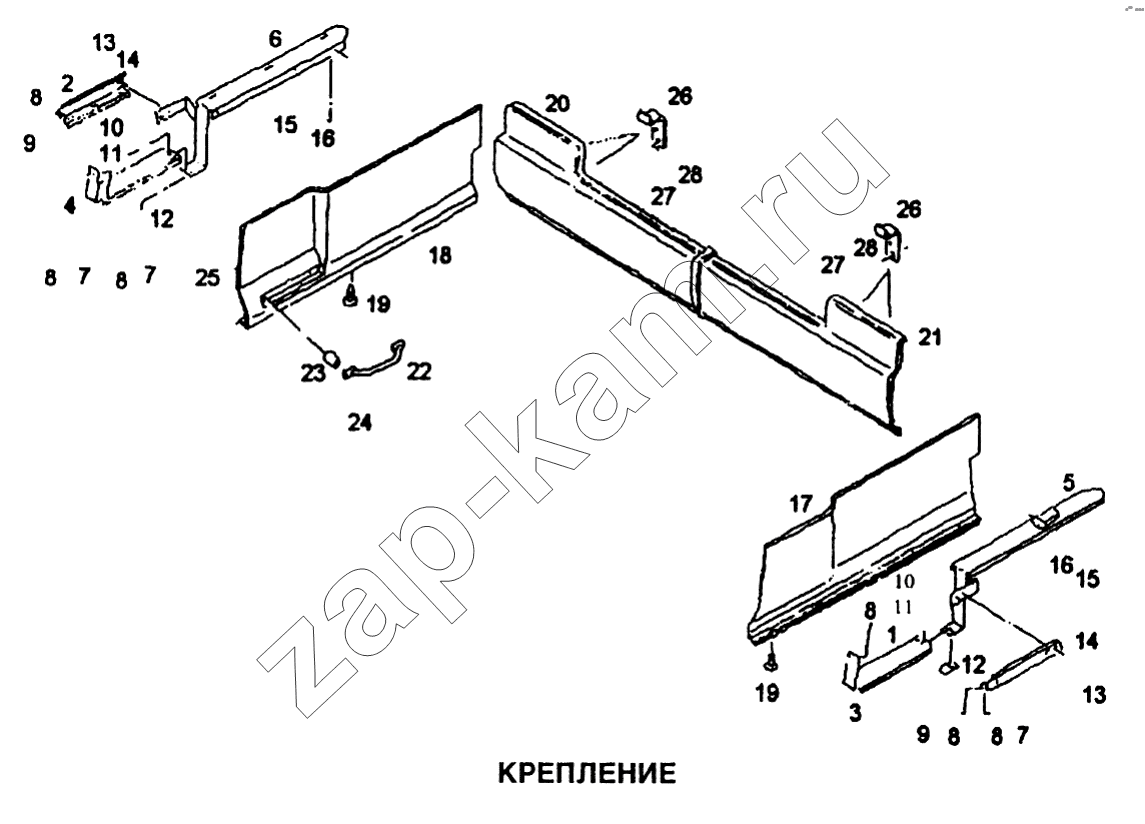

Схема/чертеж: Крепление / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
26
27
27
28
28
Поз. Артикул Название детали Кол-во Цена
81.63703.6036 81.63703.6036 Шторка верхнего правого окна ; -
81.63703.6035 81.63703.6035 Шторка верхнего левого окна ; -
06.13189.0025 06.13189.0025 Пластина-фиксатор SТ4,8-1-А3С ; -
06.07158.1604 06.07158.1604 Болт SТ4,8х16С-Н-А3R ; -
1 81.62930.0047 Крепление левое переднее 1; -
2 81.62930.0046 Крепление правое переднее 1; -
3 81.62930.0049 Крепление U-формы левое 1; -
4 81.62930.0048 Крепление U-формы правое 1; -
5 81.62930.5107 Крепление левое заднее 1; -
6 81.62930.5106 Крепление правое заднее 1; -
7 06.04201.4511 Болт М5х25-4,8-Н-А2С 4; -
7 06.04201.4511 Болт М5х25-4,8-Н-А2С 8; -
7 06.07158.1604 Болт SТ4,8х16С-Н-А3R 4; -
8 06.15013.0408 Шайба А5,3х10х1-200НV-МАN183-В1 12; -
9 06.11064.2111 Гайка М5-8-МАN183-В1 4; -
10 06.07158.1604 Болт SТ4,8х16С-Н-А3R 4; -
11 06.15013.0408 Шайба А5,3х10х1-200НV-МАN183-В1 4; -
12 06.13189.0025 Пластина-фиксатор SТ4,8-1-А3С 4; -
13 06.11064.2112 Гайка М6-8-МАN183-В1 4; -
14 06.15013.0409 Шайба А6,4х12х1,6-200НV-МАN183-В1 4; -
15 06.07158.1604 Болт SТ4,8х16С-Н-А3R 10; -
16 06.15190.0306 Шайба 5,3х15х1,2-140НV-МАN183-В1 10; -
17 81.62930.6033 Облицовка левая верхняя 1; -
18 81.62930.6032 Облицовка правая верхняя 1; -
19 06.24249.0007 Заклепка 7х3х17,5-4-РА6,6-SW 10; -
20 81.62930.5146 Облицовка правая верхняя задняя 1; -
21 81.62930.5145 Облицовка правая верхняя задняя 1; -
22 81.97001.6069 Ручка в сборе 1; -
23 81.33110.2003 Втулка 6х10х8-SТ50-2 4; -
24 06.07159.0012 Винт 4; -
25 06.13189.0025 Пластина-фиксатор SТ4,8-1-А3С 4; -
26 81.97487.0851 Уголок 4; -
27 06.07158.1604 Болт SТ4,8х16С-Н-А3R 8; -
28 06.15013.0408 Шайба А5,3х10х1-200НV-МАN183-В1 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
