Механизм газораспределительный
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

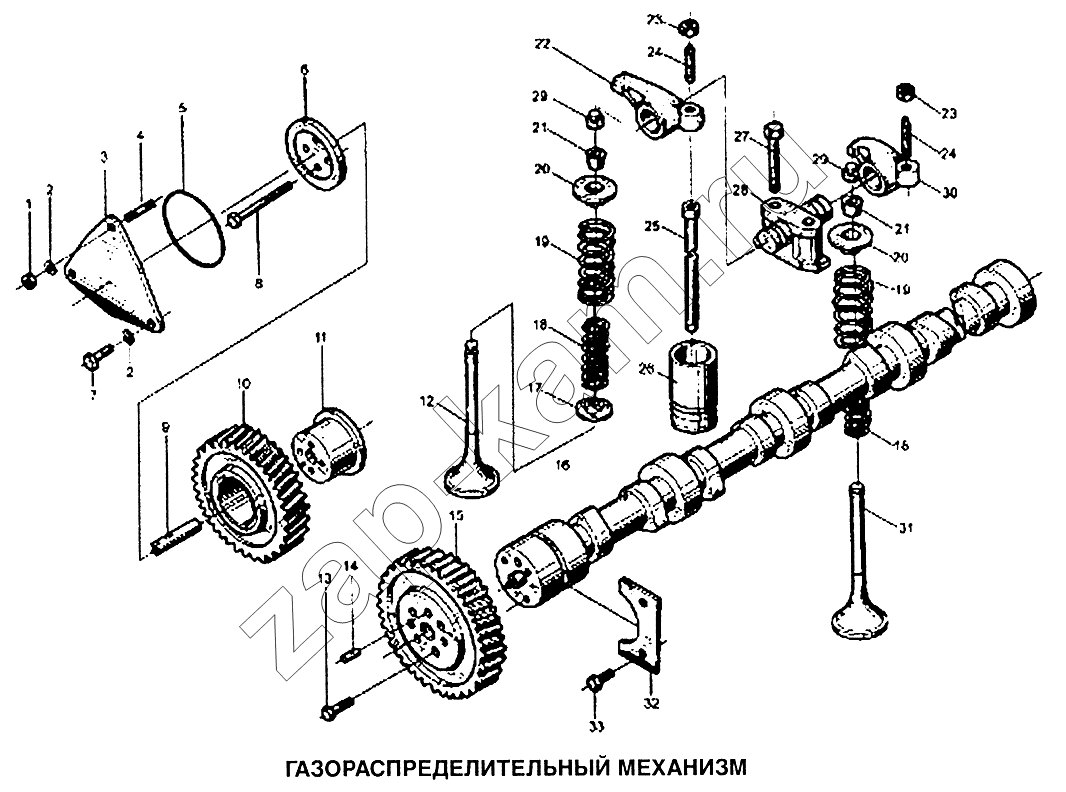

Схема/чертеж: Механизм газораспределительный / Shaanxi SX-3255-DR 3804B 6х4
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
26
27
28
29
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
612600050025 612600050025 Клапан 6; -
1 90003871252 Гайка 2; -
2 90003932023 Шайба пружинная В8 D00137 3; -
3 61560050046А Пластина 1; -
4 90003813414 Шпилька двусторонняя 2; -
5 90003120602 Уплотнительное кольцо 1; -
6 61560050045 Пластина соединительная 1; -
7 90003862419 Болт под угольник 1; -
8 61560050059 Болт 4; -
9 61560050058 Вал 1; -
10 61560050053 Средняя шестерня 1; -
11 61560050044 Вал средней шестерни 1; -
12 612600050073 Клапан впускной 6; -
13 90003802443 Болт М8х20 DIN933-10,9Zn 4; -
14 90003901409 Вкладыш 8m6х12 DIN7 1; -
15 614050053 Шестерня распредвала 1; -
16 61500050096 Распредвал 1; -
17 614050017 Тарелка пружины клапана 6; -
18 61500050001 Пружина клапана внутренняя 12; -
19 61500050002 Пружина клапана внешняя 12; -
20 61500050109 Тарелка пружины клапана 12; -
21 61500050025 Втулка упорная конусовидная 24; -
22 614050048 Рычаг впускного клапана 6; -
23 2130050065 Гайка винта регулировочного 12; -
24 614050010 Винт регулировочный 12; -
25 81500050070 Шток 12; -
26 61500050032 Втулка 12; -
27 90003802655 Болт М12х60 DIN933-10,9Zn 12; -
28 614050119 Кронштейн рычагов 6; -
29 61500050105 Воздушный колпачок 12; -
30 614050049 Рычаг выпускного клапана 6; -
31 61560050041 Клапан 6; -
32 614050133 Ограничительная пластина 1; -
33 90003802411 Болт М8х16 DIN933-88Zn 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
