Механизм переключения передач
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

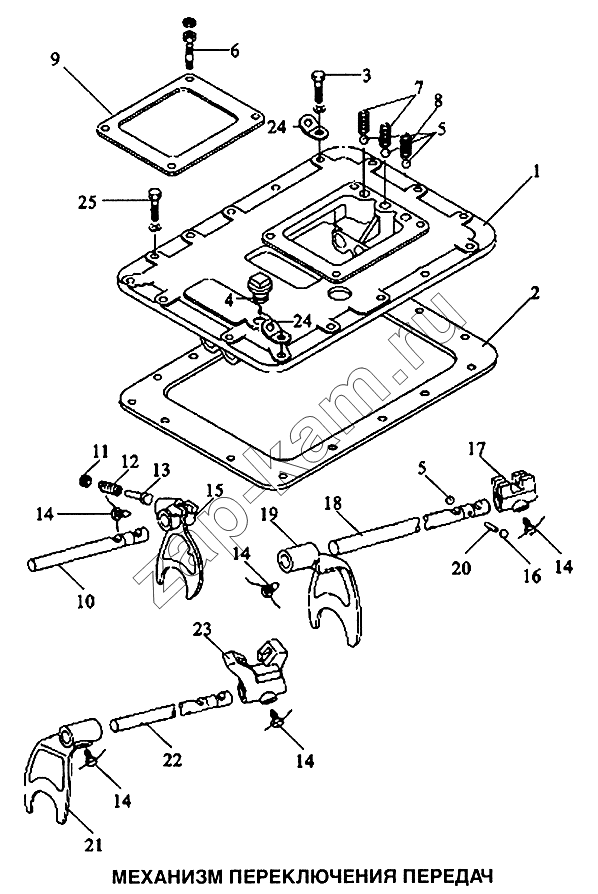

Схема/чертеж: Механизм переключения передач / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
Поз. Артикул Название детали Кол-во Цена
А-С02002 А-С02002 Механизм переключения передач 1; -
16136 16136 Вилка 3/4 и 7/8 передач 1; -
16135 16135 Вилка 1/2 передачи 1; -
1 F99980 Верхняя крышка в сборе 1; -
2 14918 Прокладка 1; -
3 [Болт GВ21-76 М10х38] Болт GВ21-76 М10х38 2; -
4 Q614В10 Гайка 1; -
5 [Шарик фиксатора GВ/Т308-2002 12,7] Шарик фиксатора GВ/Т308-2002 12,7 3; -
6 11066 Шпилька 2; по запросу
7 F96085 Пружина 4; 290 ₽
8 F96084 Пружина 2; -
9 1642 Прокладка 1; -
10 16132 Шток вилки переключения пониженной передачи 1; -
11 8968 Гайка 1; -
12 8774 Пружина 1; -
13 F99671 Болт 1; -
14 3220 Винт 5; 3 090 ₽ - 249 400 ₽
15 F99664 Вилка пониженной передач заднего хода 1; -
16 [Шарик GВ/Т308-2002] Шарик GВ/Т308-2002 2; -
17 F99588 Блок 1/2 и 5/6 передач 19,05 1; -
18 16133 Шток вилки 1/2 и 5/6 передач 1; -
19 16135 Вилка 1/2 передачи 1; -
20 1634 Фиксатор 1; 7 360 ₽
21 16136 Вилка 3/4 и 7/8 передач 1; -
22 18643 Шток вилки 3/4 и 7/8 передач 1; -
23 F99589 Рычаг переключения передач 3/4 и 7/8 sрееd 1; -
24 20815 Кронштейн 2; 290 ₽
25 [Гайка GВ21-76 М10х32] Гайка GВ21-76 М10х32 14; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
