Механизм управления акселератором
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

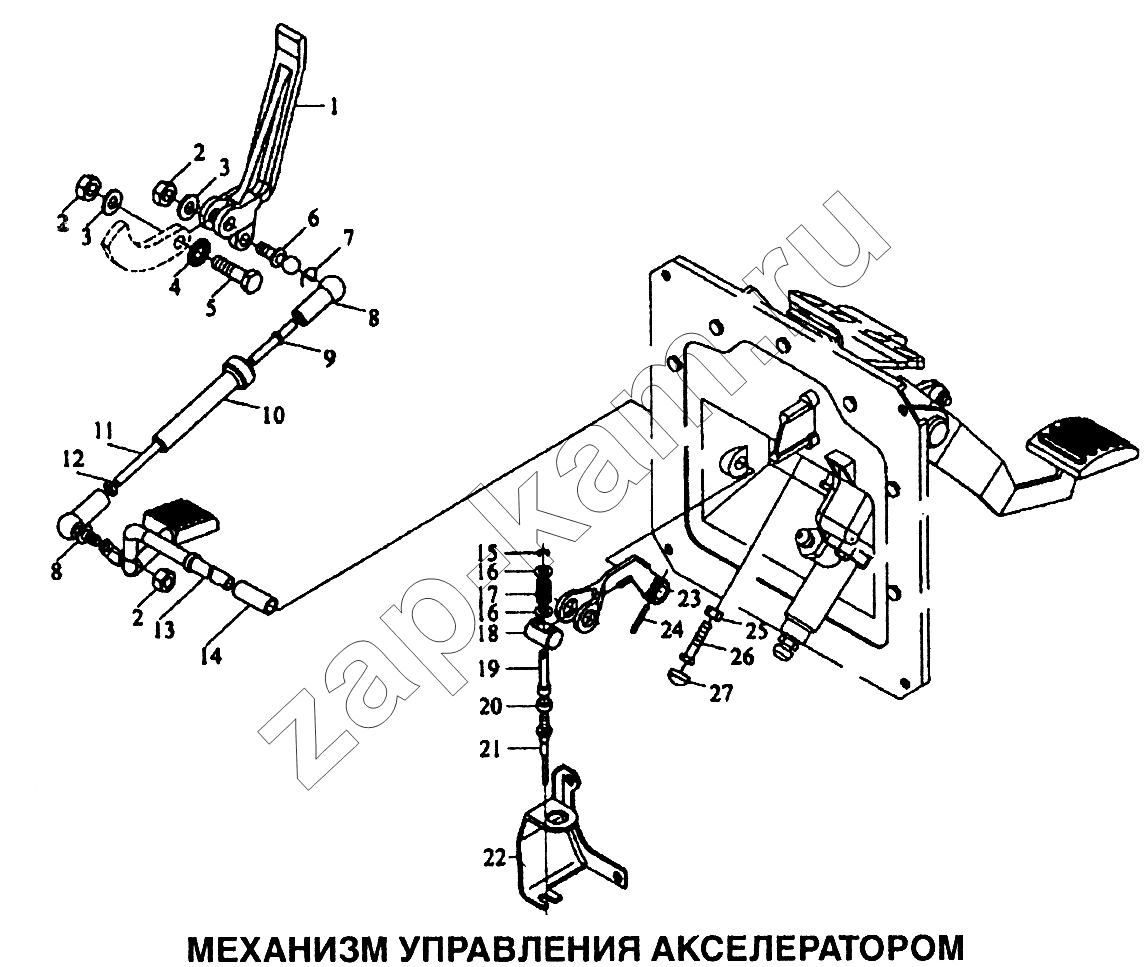

Схема/чертеж: Механизм управления акселератором / Shaanxi SX-3255-DR 3804B 6х4
1
2
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 81.48230.0090 Педаль 1; -
2 90003871252 Гайка 3; -
3 90003935007 Шайба 2; -
4 90003932023 Шайба пружинная В8 D00137 1; -
5 90003802432 Болт 1; -
6 90003963623 Соединение шариковое 2; -
7 90003936514 Замок 7; -
8 90003963320 Вал шариковый 2; -
9 81.90490.0458 Шпилька 1; -
10 81.90685.0306 Палец пластиковый 1; -
11 81.90201.0144 Винт регулировочный 1; -
12 90003870221 Гайка 1; -
13 81.48201.5079 Педаль в сборе 1; -
14 81.936001.0290 Втулка 1; -
15 Q43650F3 Фиксатор 1; -
16 06.15013.0410 Шайба 2; -
17 06.29050.0608 Пружина 1; -
18 81.91020.0622 Вал 1; -
19 81.91020.0623 Палец 1; -
20 81.94289.2043 Втулка 1; -
21 DZ9100575003 Тяга регулировочная 1; -
22 81.48640.0046 Кронштейн 1; -
23 81.48401.0069 Кронштейн 1; -
24 06.22220.1012 Вал-фиксатор 1; -
25 06.11604.2114 Гайка 1; -
26 06.01303.3118 Болт 1; -
27 81.96020.0369 Резиновый колпачок 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
