Механизм управления акселератором
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

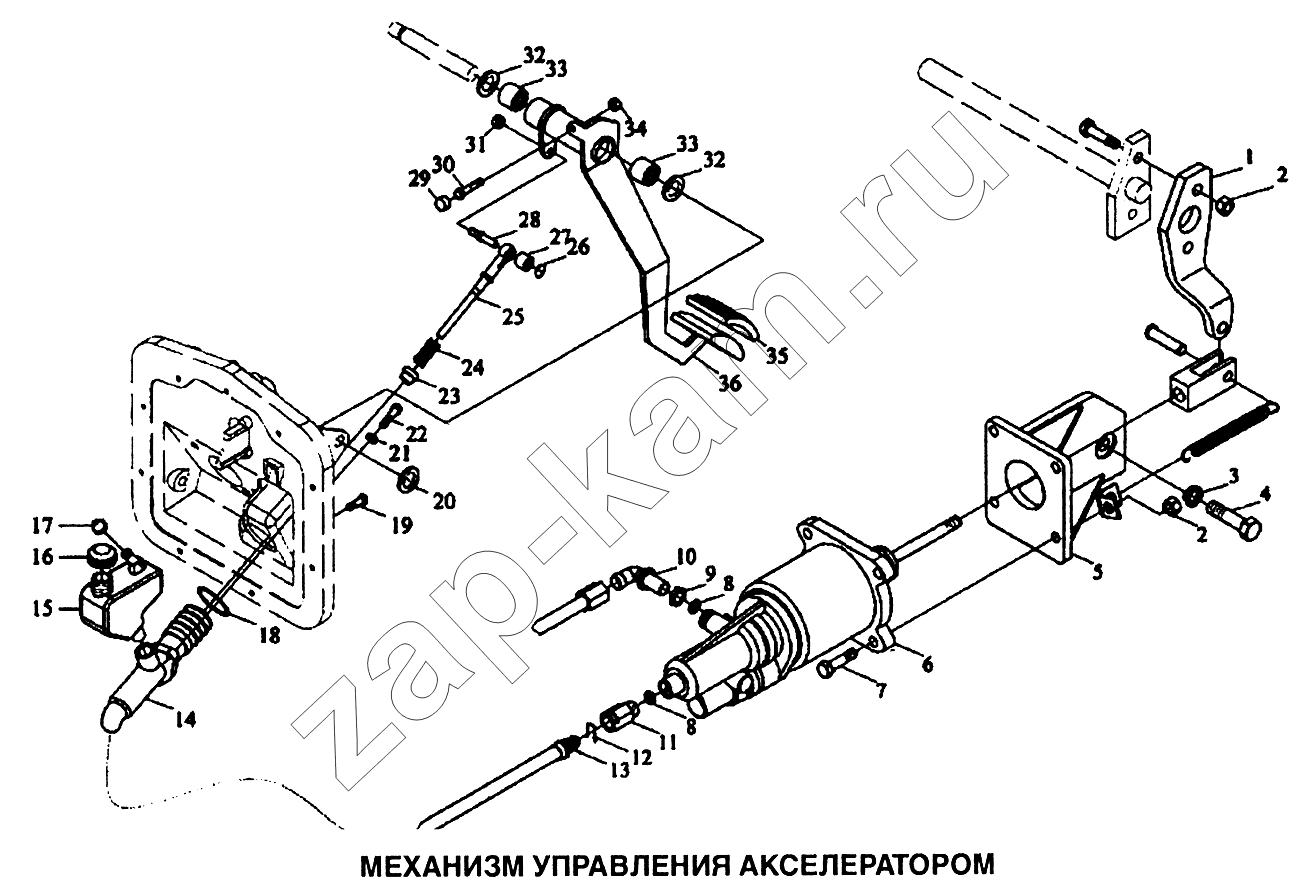

Схема/чертеж: Механизм управления акселератором / Shaanxi SX-3255-DR 3804B 6х4
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
Поз. Артикул Название детали Кол-во Цена
1 DZ9112230020 Кронштейн 1; -
2 Q33210 Гайка 6; -
3 Q40314 Шайба пружинная 2; -
4 Q151В1435 Болт 2; -
5 DZ9112230010 Кронштейн 1; -
6 DZ9112230177 Пневмоусилитель 1; -
7 Q150В1045 Болт 4; -
8 190003098015 Уплотнительное кольцо 2; -
9 190003871534 Гайка 1; -
10 DZ9112230012 Соединение трубка 2; -
11 DZ9112230211 Переходник 1; -
12 DZ9112230212 Замок 2; -
13 DZ9112230011 Маслопровод 1; -
14 81.30715.6135 Рабочий цилиндр сцепления 1; -
15 81.31110.0003 Бачок 1; -
16 81.90310.6001 Крышка 1; -
17 81.96410.0197 Шайба пружинная 1; -
18 06.56930.1973 Кольцо уплотнительное 1; -
19 81.96002.0384 Болт 1; -
20 06.29050.0116 Кольцо стопорное 1; -
21 06.15013.0411 Шайба А8,4х16х1,6-200НV-МАN183-В1 1; -
22 06.01283.3113 Болт 2; -
23 81.97680.0072 Втулка 1; -
24 06.46080.0422 Пружина 1; -
25 81.91020.0686 Шток регулировочный 1; -
26 06.29050.0111 Кольцо 1; -
27 06.33719.0018 Подшипник шариковый 1; -
28 81.91020.0611 Вал 1; -
29 81.96020.0369 Резиновый колпачок 1; -
30 06.01283.3115 Болт М8х25-8,8-МАN183-В1 1; -
31 06.11240.0406 Замок гайка 1; -
32 06.15114.0418 Регулирующая шайба 2; -
33 06.33719.0005 Подшипник шариковый 2; -
34 06.11064.2114 Гайка ВМ8-04-А2С 2; -
35 81.48227.0006 Пыльник 2; -
36 81.48225.5119 Панель 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
