Механизм замка кабины
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

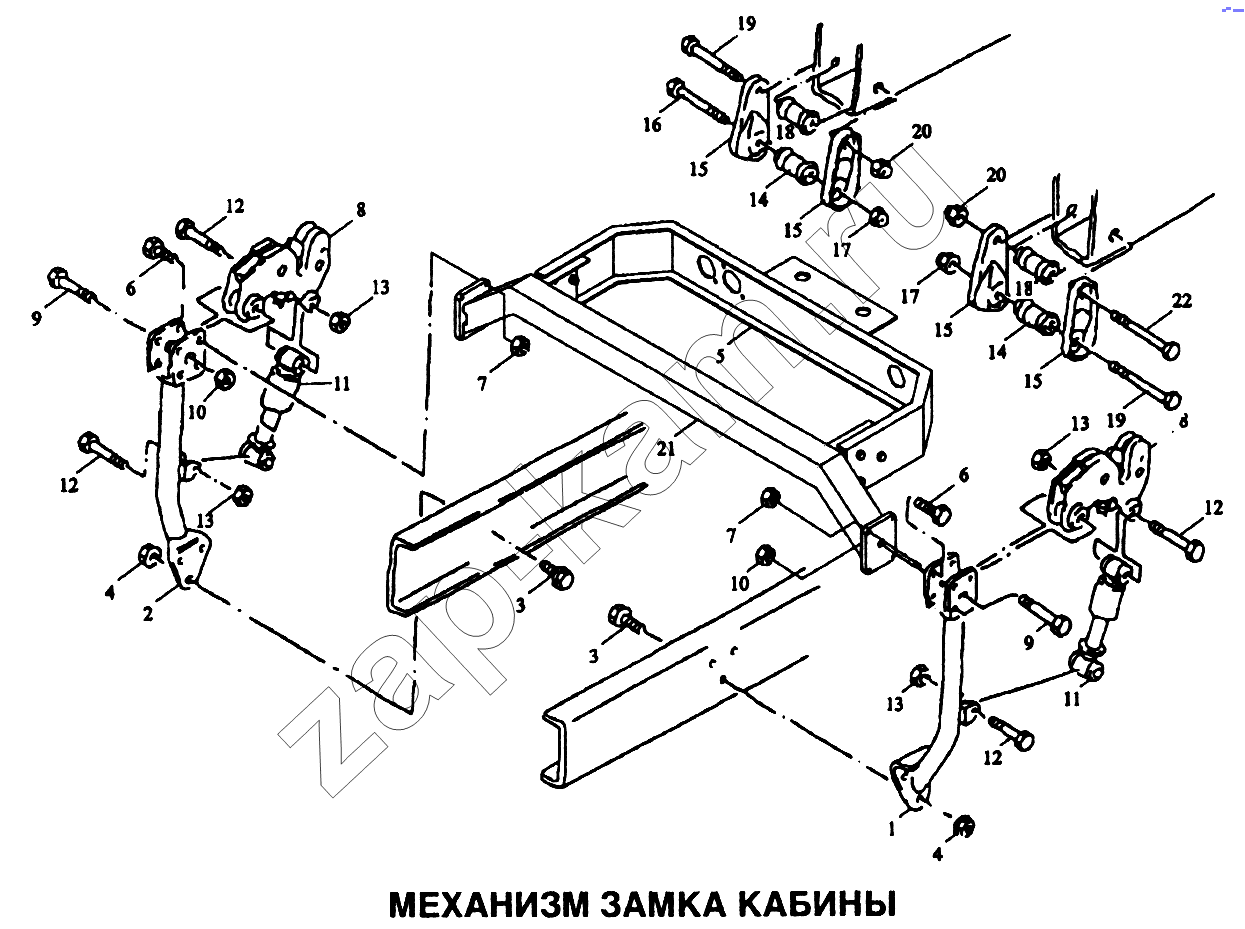

Схема/чертеж: Механизм замка кабины / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
17
17
18
18
19
19
20
20
21
Поз. Артикул Название детали Кол-во Цена
DZ1643440030 DZ1643440030 Рама в сборе 1; -
DZ1642440055 DZ1642440055 Рама в сборе 1; -
DZ1640440045 DZ1640440045 Рама в сборе 1; -
DZ1640440010 DZ1640440010 Кронштейн подвески правой задней 780 1; -
DZ1642440050 DZ1642440050 Кронштейн подвески правой задней 100 1; -
DZ1643440010 DZ1643440010 Кронштейн подвески правой задней 1; -
DZ1640440020 DZ1640440020 Кронштейн подвески левой задней 780 1; -
DZ1642440060 DZ1642440060 Кронштейн подвески левой задней 100 1; -
DZ1643440020 DZ1643440020 Кронштейн подвески левой задней 1; -
1 81.41701.5344 Кронштейн подвески левой задней 1; -
2 81.41701.5345 Кронштейн подвески правой задней 1; -
3 Q150В1440 Болт 6; -
4 Q33414 Гайка 6; -
5 DZ1640440036 Рама в сборе 1; -
6 Q150В1225 Болт М12х1,5х22-М8.8-А3С 8; -
7 Q33412 Болт ВМ12х1,5-8-МАN183-В1 8; -
8 81.61851.6020 Замок кабины 2; -
9 Q150В1690 Болт М16х1,5х90-8 2; -
10 Q33416 Гайка 2; -
11 81.41722.6013 Цилиндр гидравлический 2; -
12 Q150В1470 Болт М14х1,5х65-8,8-МАN183-В1 4; -
13 Q33414 Гайка 4; -
14 81.96210.0462 Втулка 2; -
15 81.61851.0008 Крепежная пластина 4; -
16 Q150В1470 Болт М14х1,5х65-8,8-МАN183-В1 2; -
17 Q33414 Гайка 1; -
18 81.96210.0364 Втулка 2; -
19 Q150В16110 Болт М16х1,5х110-8,8-А3С 2; -
20 Q33416 Гайка 2; -
21 DZ1643440070 Рама U-формы в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
