Насос топливный высокого давления
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

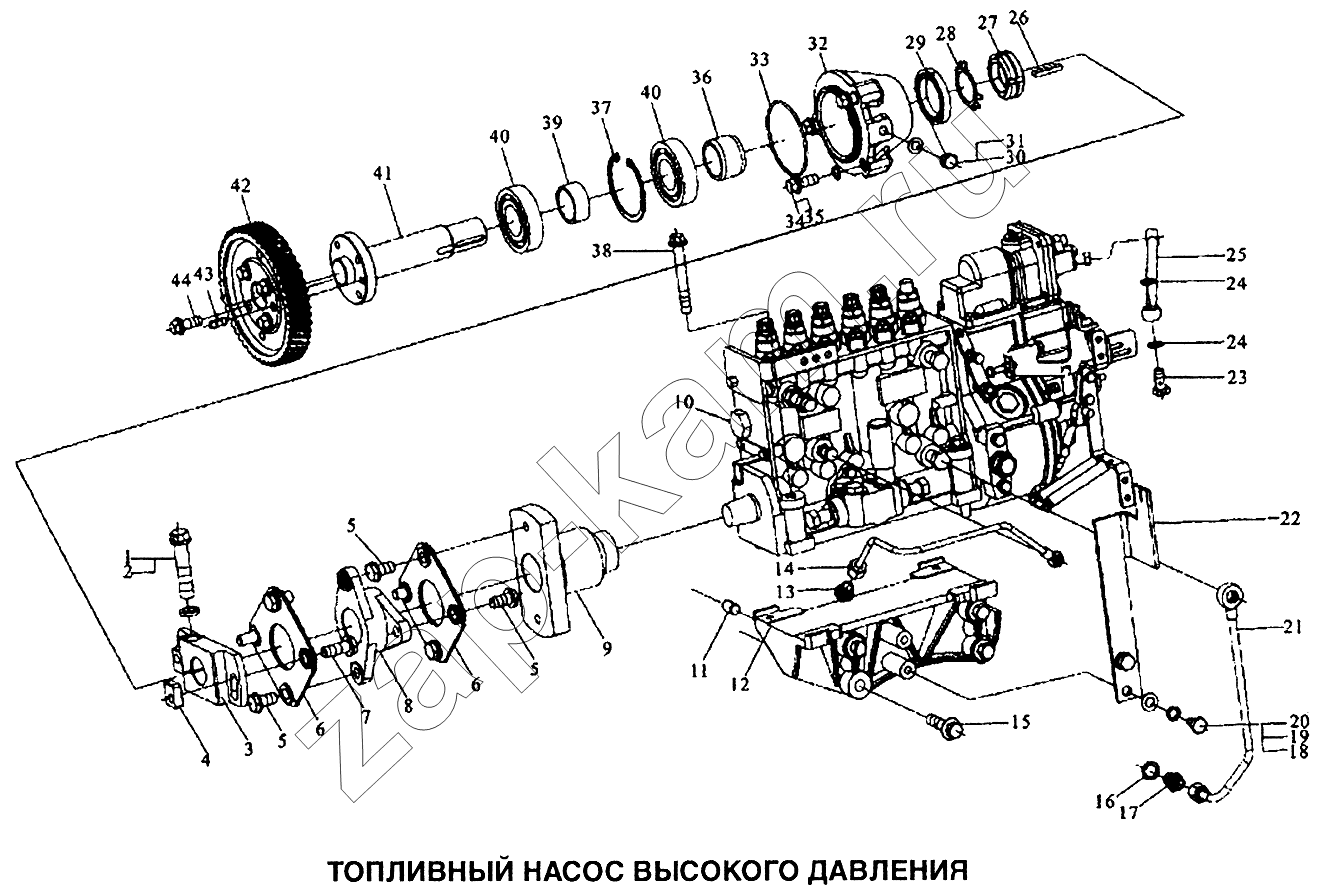

Схема/чертеж: Насос топливный высокого давления / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
Поз. Артикул Название детали Кол-во Цена
1 М3400-1111716 Стопорный винт 1; -
2 Q40314 Шайба пружинная 1; -
3 М3400-1111711 Фиксирующий блок 1; -
4 М3400-1111715 Гайка 1; -
5 М3400-1111713 Болт 6; -
6 М3400-1111720 Зажим 2; -
7 М3400-1111714 Болт 2; -
8 М3400-1111712 Фланец 1; -
9 М3400-1111705А Соединительная планка 1; -
10 М3400-1111100 Корпус топливного насоса 1; -
11 Q5211222 Штифт 2; -
12 М3000-1111205 Кронштейн 1; -
13 Е0200-1111035С Трубное соединение 1; -
14 М3400-1111350 Масляная трубка 1; -
15 [Болт с шестигранной головкой М12х45] Болт с шестигранной головкой М12х45 4; -
16 JВАТ982-14 Уплотнение 8 1; -
17 150-1111071 Трубное соединение 1; -
18 Q40110 Шайба 2; -
19 Q40310 Шайба 2; -
20 Q150В1015 Болт М10х15 2; -
21 М3400-1111360 Масляная трубка 1; -
22 М3400-1111014 Кронштейн 1; -
23 JВАТ6013-1010 Болт М10х1 1; -
24 JВ/Т6013-10 Шайба 10 2; -
25 Е0200-1111070 Турбонагнетатель 1; -
26 Q5510636 Штифт 6х36 1; -
27 Q39135 Гайка М35х1,5 1; -
28 Q40835 Стопорное кольцо 1; -
29 GВ/Т98771-FВ45628F Уплотнение 1; -
30 JВАТ6013-10 Шайба 10 1; -
31 Q6107В10 Заглушка М10х1 1; -
32 М3400-1111701 Седло подшипника 1; -
33 GВ3452.1-80002650 Кольцо круглого сечения 1; -
34 GВ3452.1-11801800 Кольцо круглого сечения 3; -
35 Q1841025ТF2 Болт с шестигранной головкой М10х25 3; -
36 М3400-1111704 Распорная втулка 1; -
37 Q43072 Пружинное стопорное кольцо 72 1; -
38 Q1841080ТF2 Болт с шестигранной головкой М10х80 4; -
39 М3400-1111703 Распорная втулка 1; -
40 GВ/Т276-6207-2RS Шариковый подшипник 6207-2Н5 2; -
41 М3400-1111702 Карданный вал 1; -
42 М3400-1111003 Шестерня привода топливного насоса высокого давления 1; -
43 А30-1111129 Шкворень ведущего вала 1; -
44 Q1841025ТF2 Болт с шестигранной головкой М10х25 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
