Панель приборов
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

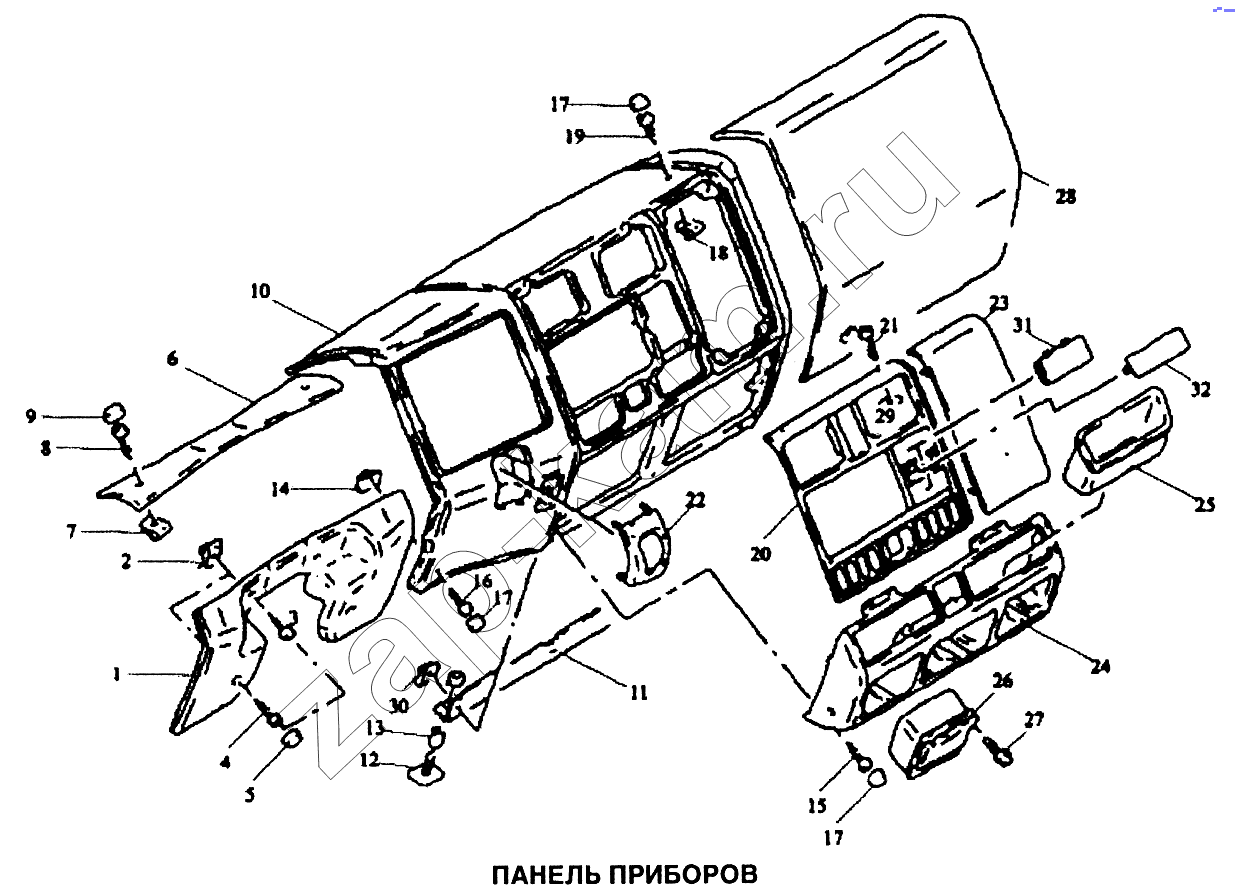

Схема/чертеж: Панель приборов / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
81.61701.5170 81.61701.5170 Центральная панель 1; -
81.61701.0124 81.61701.0124 Центральная крышка ; -
06.13189.0090 06.13189.0090 Пластина-фиксатор SТ4,2-11х15х4-СК67-А3С 4; -
06.13189.0091 06.13189.0091 Пластина-фиксатор М5-14,5х17х2.0 3; -
81.61701.0134 81.61701.0134 Крышка ; -
1 81.61701.0120 Крышка нижняя 1; -
2 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 4; -
3 06.07158.4503 Винт SТ4,2х13Z1-С-Н-А3R 2; -
4 06.07158.4505 Винт SТ4,2х19Z1-С-Н-А3R 2; -
5 81.96002.0420 Пробка 4; -
6 81.61701.0119 Крышка верхняя 1; -
7 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 2; -
8 06.07158.4503 Винт SТ4,2х13Z1-С-Н-А3R 2; -
9 81.96002.0420 Пробка 2; -
10 81.61701.5169 Центральная панель 1; -
11 81.61430.0053 Кронштейн 1; -
12 81.94289.0158 Трубка стальная 2; -
13 06.15013.0409 Шайба А6,4х12х1,6-200НV-МАN183-В1 3; -
14 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 1; -
15 06.02099.0362 Винт М5х30Z1-8,8-А2R 3; -
16 06.07158.4505 Винт SТ4,2х19Z1-С-Н-А3R 5; -
17 81.96002.0420 Пробка 5; -
18 06.13189.0012 Гайка SТ4,2-2-А3С 4; -
19 06.07158.4505 Винт SТ4,2х19Z1-С-Н-А3R 5; -
20 81.61701.2227 Центральная облицовка 1; -
21 06.07158.4505 Винт SТ4,2х19Z1-С-Н-А3R 4; -
22 81.61701.0135 Крышка ; -
23 81.61701.0125 Центральная крышка ; -
24 81.61701.6179 Центральная часть панели приборов в сборе ; -
25 81.63745.0019 Кармашек 2; -
26 85.63740.0003 Пепельница 2; -
27 81.90470.0611 Винт РТ-КА4х16-WN1411-SТ-А3С 4; -
28 81.61701.6178 Крышка блока предохранителей 1; -
29 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 4; -
30 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 3; -
31 81.61701.0123 Крышка прикуривателя 2; -
32 81.61701.0150 Крышка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
