Подножка левой двери
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

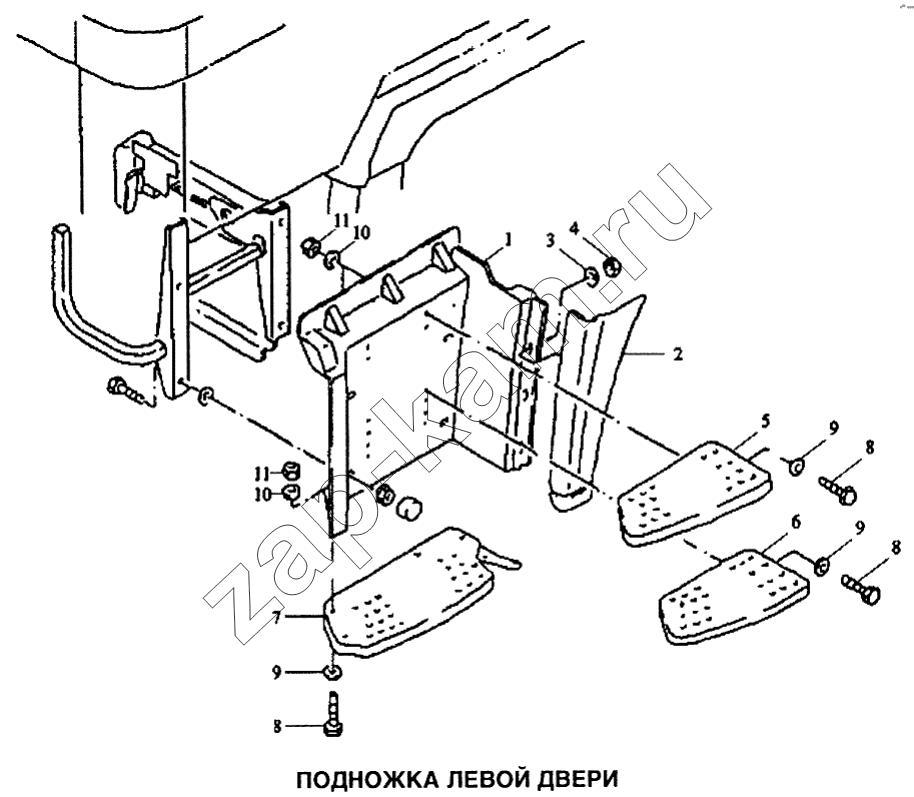

Схема/чертеж: Подножка левой двери / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
11
11
Поз. Артикул Название детали Кол-во Цена
81.61510.5163 81.61510.5163 Облицовка левая в сборе 1; -
81.61510.5181 81.61510.5181 Подножка 1; -
81.61510.0229 81.61510.0229 Подножка левой двери 1; -
1 81.61510.0225 Подножка левой двери 1; -
2 81.61510.5161 Облицовка левая в сборе 1; -
3 06.15190.0409 Шайба 8,4х24х2-140НV-МАN183-В4 3; -
4 06.11069.0158 Гайка М8-8-МАN183-В4 3; -
5 81.61510.0267 Подножка верхняя 1; -
6 81.61510.0263 Подножка центральная 1; -
7 81.61510.5197 Подножка нижняя 1; -
8 06.01320.1314 Болт М8х22-8,8-МАN183-В4 14; -
9 06.15019.0084 Шайба А8,4х16х1,6-200НV-МАN183-В4 14; -
10 06.15190.0409 Шайба 8,4х24х2-140НV-МАN183-В4 14; -
11 06.11069.0158 Гайка М8-8-МАN183-В4 14; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
