Радиатор
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

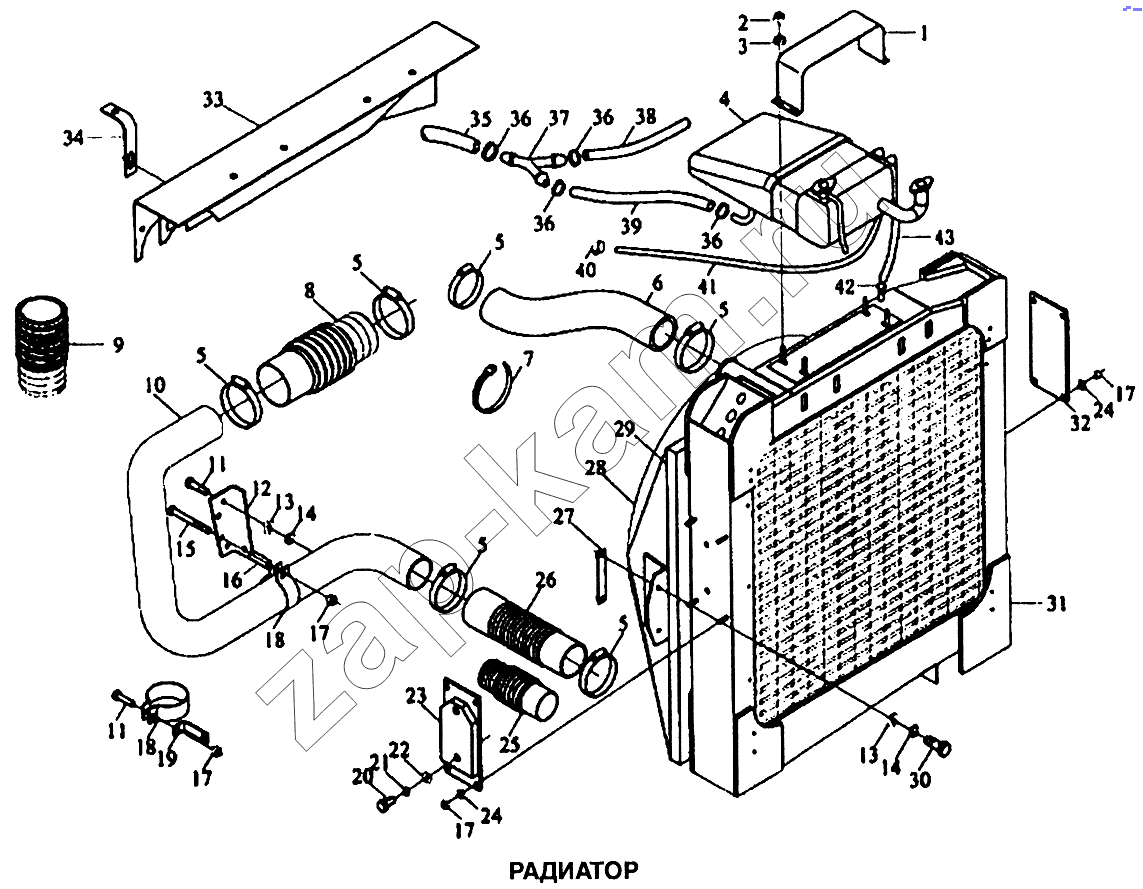

Схема/чертеж: Радиатор / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
5
5
5
5
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
17
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
40
41
42
43
Поз. Артикул Название детали Кол-во Цена
990123600134 990123600134 Шланг 1; -
199100530161 199100530161 Кронштейн 1; -
199100530161 199100530161 Кронштейн 1; -
1 DZ9100530022 П-образная опора 1; -
2 Q340В06 Гайка 1; -
3 Q40306 Шайба 1; -
4 DZ9112530110 Расширительный бачок 1; -
5 90003989308 Хомут 6; -
6 199100530130 Патрубок 1; -
7 190003171697 Хомут ; -
8 61000060239 Патрубок гофрированный 1; -
9 99112530148 Патрубок гофрированный 1; -
10 199112530282 Коленообразная труба 1; -
11 Q150В0830 Болт 2; -
12 199100530146 Кронштейн 1; -
13 90003932961 Шайба 2; -
14 Q40308 Шайба пружинная 6; 10 ₽ - 60 ₽
15 Q150В0875 Болт 2; -
16 135700730118 Втулка 1; -
17 Q33208 Гайка 8; -
18 90003990037 Хомут 2; -
19 61500010032 Кронштейн 1; -
20 Q150В1020 Болт 4; -
21 Q40310 Шайба 4; -
22 Q40010 Шайба 4; -
23 161500530022 Кронштейн правый 1; -
24 Q40308 Шайба пружинная 12; 10 ₽ - 60 ₽
25 99112530349 Патрубок гофрированный 1; -
26 199112530281 Патрубок гофрированный 1; -
27 178000530009 Прижимная пластина 2; -
28 DZ9112530050 Диффузор в сборе 1; -
29 190003129804 Уплотнительная резинка 1; -
30 Q150В0820 Болт 4; -
31 99112530268 Радиатор 1; -
32 161500530023 Левый кронштейн 1; -
33 199112530193 Защитная панель 1; -
34 1-99-974-237 Скоба 1; -
35 89000530006 Шланг 1; -
36 190003989340 Хомут 4; -
37 99100530126 Тройник 1; -
38 16100840031 Трубка подвода 1; -
39 16100840033 Шланг 1; -
40 159000360205 Хомут 4; -
41 99114530139 Трубка 1; -
42 190003989300 Хомут 1; -
43 99114530138 Трубка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
