Система кондиционирования и управления
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

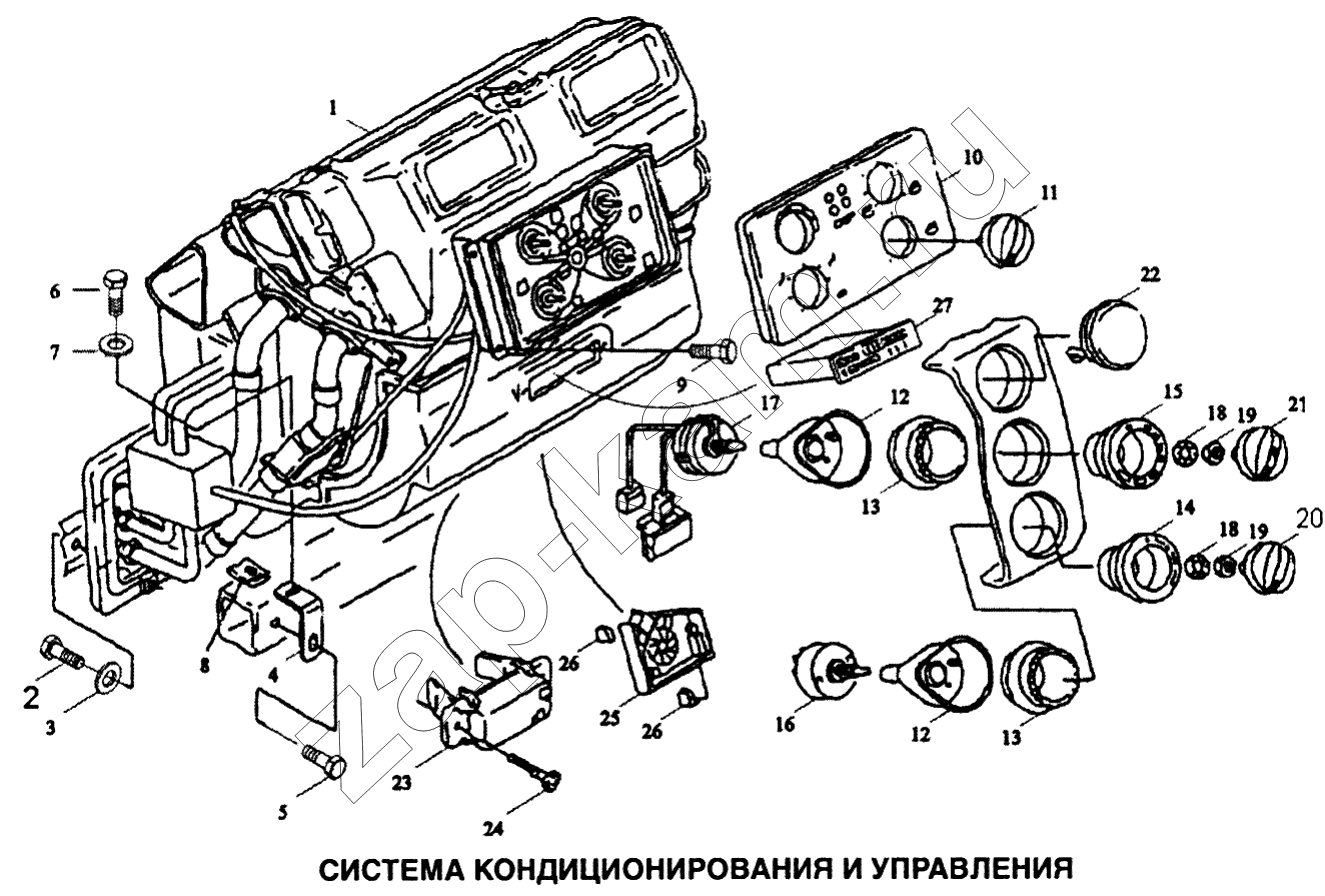

Схема/чертеж: Система кондиционирования и управления / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
26
27
Поз. Артикул Название детали Кол-во Цена
81.25505.0728 81.25505.0728 Переключатель 1; -
06.11271.6402 06.11271.6402 Болт ВМ10х1-04-МАN183-В1 2; -
DZ9100789126 DZ9100789126 Автомагнитола 12 В 1; -
1 81.61900.6336 Система кондиционера 1; -
2 06.01283.3115 Болт М8х25-8,8-МАN183-В1 6; -
3 06.15013.0081 Шайба А8,4х16х1,6-200НV-МАN183-В1 6; -
4 81.61941.0134 Уголок 2; -
5 06.01303.3113 Болт М8х20SК-8,8-МАN183-А2С 2; -
6 06.01283.2913 Болт М6х16-8,8-МАN183-В1 2; -
7 06.15013.6109 Шайба А6,4х12х1,6-200НV-МАN183-В1 2; -
8 06.13189.0056 Пластина-фиксатор М6-16х24х4,0-С45-ZN 2; -
9 06.07151.1506 Винт 4; -
10 81.61990.0077 Панель контрольная кондиционера 1; -
11 81.61990.0074 Переключатель кондиционера автоматический 1; -
12 81.25516.0078 Кожух переключателей 2; -
13 81.25229.0554 Элемент люминесцентный 2; -
14 81.61990.0072 Кожух обозначения 1; -
15 81.91990.0071 Кожух обозначения 1; -
16 81.25505.6171 Переключатель отопителя 1; -
17 81.25505.0975 Переключатель 1; -
18 06.16089.0008 Шайба А10,5-FSТ-МАN183-В1 2; -
19 06.11029.0024 Болт М10х0,75-5-05-SW17-А2С 2; -
20 81.61990.0074 Переключатель кондиционера автоматический 1; -
21 81.61990.0073 Переключатель вентилятора 1; -
22 81.61701.0122 Крышка 1; -
23 81.25935.6706 Электроконтроль теплого воздуха 1; -
24 81.90470.0611 Винт РТ-КА4х16-WN1411-SТ-А3С 2; -
25 81.61930.6070 Датчик внутренней температуры 1; -
26 06.43839.0074 Хомут U-формы 2; -
27 DZ9100788126 Автомагнитола 12 В 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
