Система подачи топлива
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

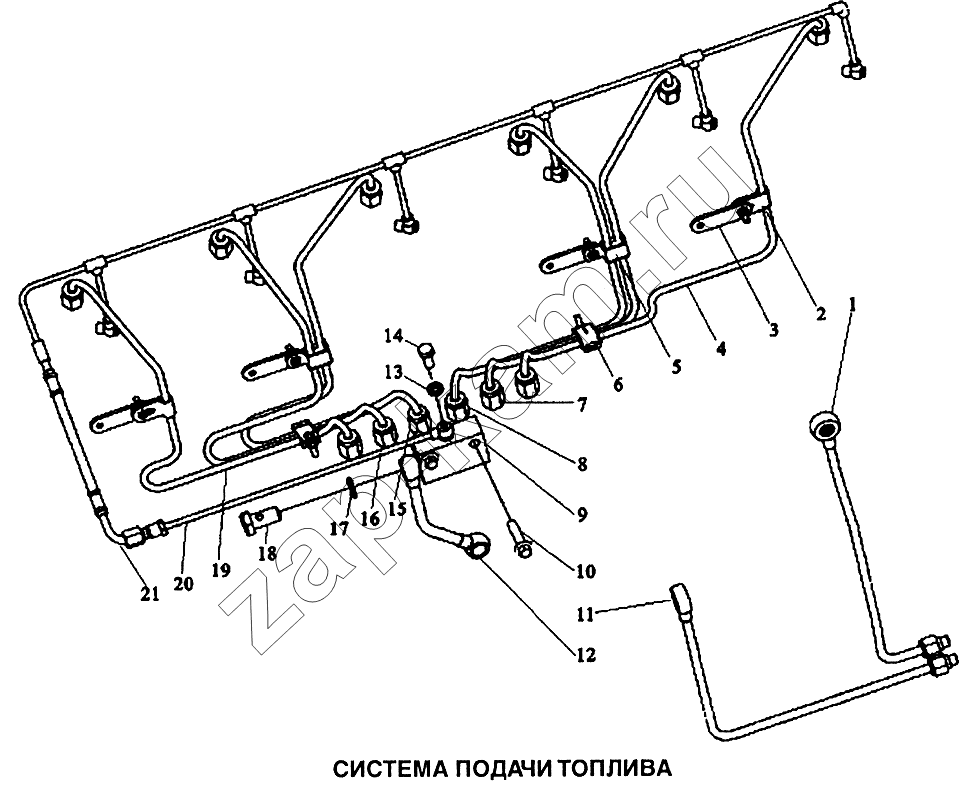

Схема/чертеж: Система подачи топлива / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 М3400-1104400А Шланг в сборе 1; -
2 М3000-1104880 Зажим в сборке 2; -
3 М3000-1104891 Зажим 4; -
4 М3400-11049С0 Трубопровод форсунки 1; -
5 М3000-1104840 Зажим 2; -
6 М3000-1104850 Зажим 2; -
7 М3400-11049В0 Трубопровод форсунки 1; -
8 М3400-11049А0 Трубопровод форсунки 1; -
9 М3000-1104541 Распределитель топлива 1; -
10 Q1840835 Болт с шестигранной головкой М8х35 1; -
11 М3400-1104300А Шланг в сборе 1; -
12 М3000-1104700 Шланг в сборе 1; -
13 JВ/Т982-8 Уплотнение 8 2; -
14 JВ/Т6013-0810 Болт М8х1 1; -
15 М3400-11048С0 Трубопровод форсунки 1; -
16 М3400-11048В0 Трубопровод форсунки 1; -
17 JВАТ982-14 Уплотнение 8 2; -
18 JВ/Т6013-1415 Болт М14х1,5 1; -
19 М3400-11048А0 Трубопровод форсунки 1; -
20 М3400-1104250А Масляная трубка 1; -
21 М3400-1104240А Масляная трубка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
