Сцепление
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

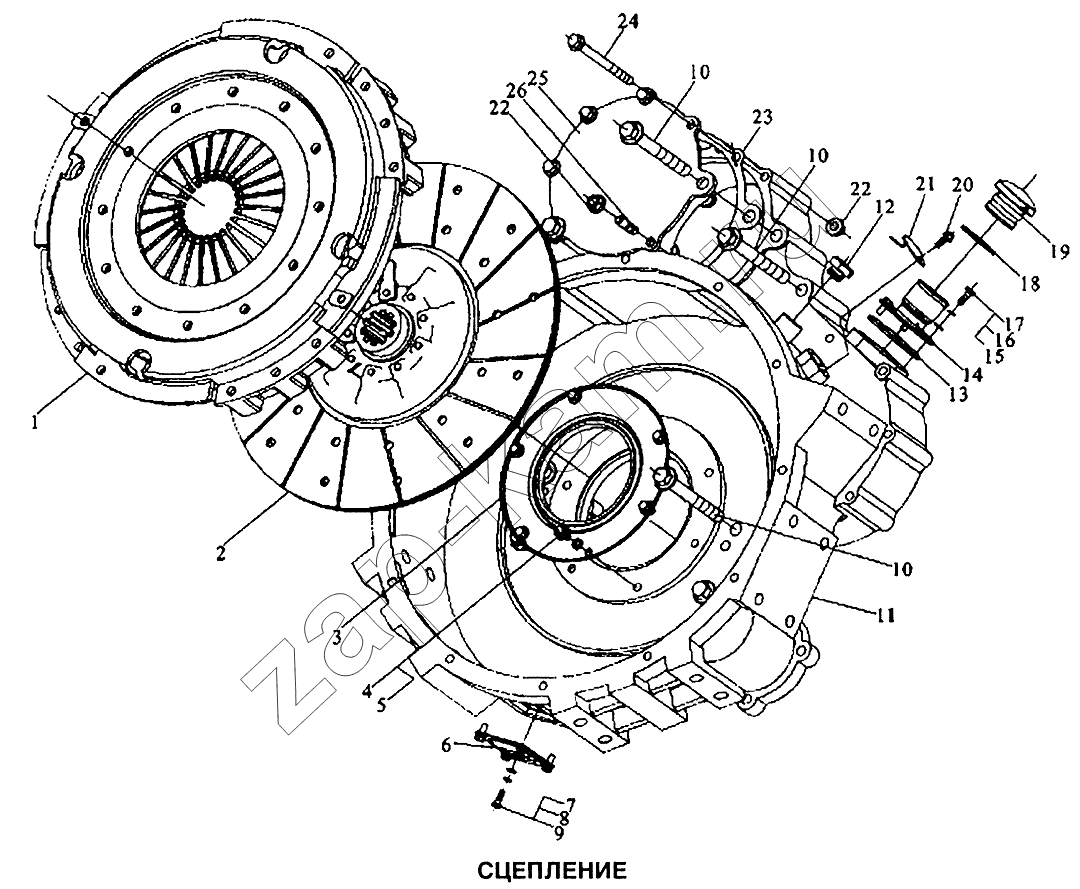

Схема/чертеж: Сцепление / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 L3000-1600050 Диск в сборе 1; -
2 L3000-1600040 Ведомый диск в сборе 1; -
3 М3400-1600440А Кольцо 1; -
4 Q150В0814 Болт с шестигранной головкой М8х14 6; -
5 Q40308 Шайба пружинная 6; 10 ₽ - 60 ₽
6 В3000-1600021 Крышка 1; -
7 Q40106 Шайба 8х16х2-SТ-А3С 4; -
8 Q40306 Шайба 4; -
9 Q150В0616 Болт с шестигранной головкой М6х16 4; -
10 Q18414120ТF2 Болт с шестигранной головкой М14х120 7; -
11 М3400-1600401А Картер маховика 1; -
12 Q617В18 Заглушка М18х1,5 1; -
13 В3000-1003032 Прокладка 1; -
14 В3000-1003042 Седло крышки заливки масла 1; -
15 Q40106 Шайба 8х16х2-SТ-А3С 3; -
16 Q40306 Шайба 3; -
17 Q150В0616 Болт с шестигранной головкой М6х16 3; -
18 150-1003043 Уплотнение 1; -
19 150-1003041Е Крышка 1; -
20 Q1840615 Болт с шестигранной головкой М6х15 1; -
21 L3000-1600016 Крышка картера маховика 1; -
22 Q32010 Гайка М10 5; -
23 М3400-1600006А Прокладка 1; -
24 Q18410120 Болт с шестигранной головкой М10х120 4; -
25 М3400-1600007А Крышка 1; -
26 Q150В0616 Болт с шестигранной головкой М6х16 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
