Сцепление в сборе
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

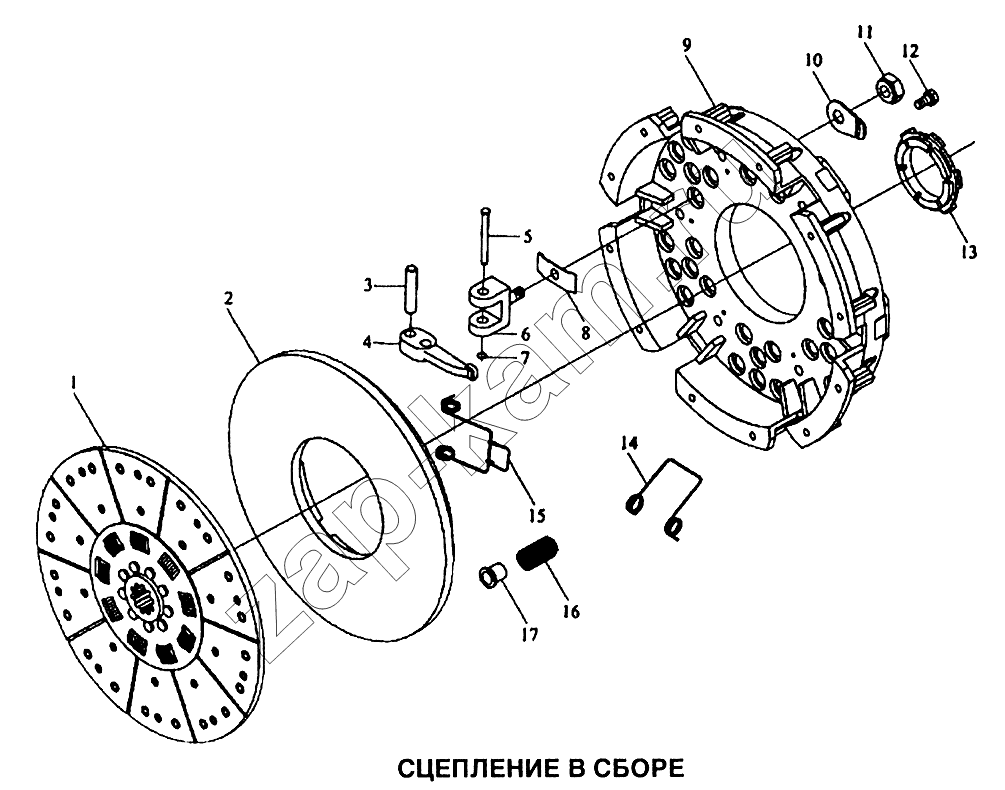

Схема/чертеж: Сцепление в сборе / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
ВZ9114160014 ВZ9114160014 Пружина 6; -
ВZ1560161115 ВZ1560161115 Пружина 30; -
199114160013 199114160013 Диск в сборе ; -
181560160006 181560160006 Диск в сборе ; -
1 161560160001 Ведомый диск в сборе 1; -
2 В21560161093 Диск 1; -
3 ВZ1560161100 Вал 6; -
4 ВZ1560161096 Рычаг в сборе 6; -
5 ВZ1560161114 Вал 6; -
6 ВZ1560161108 Вилка 6; -
7 Q43710 Кольцо 12; -
8 ВZ1560161097 Лист пружины 6; -
9 ВZ1560161125 Кожух 1; -
10 ВZ1560161113 Замок 6; -
11 ВZ1560161112 Гайка 6; -
12 ВZ1560161119 Болт 6; -
13 ВZ1560161212 Кольцо упорная 1; -
14 ВZ1560161084 Пружина 3; -
15 ВZ1560161081 Пружина в сборе 3; -
16 ВZ1560161116 Пружина 6; -
17 ВZ1560161117 Втулка 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
