Топливопровод возвратный
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

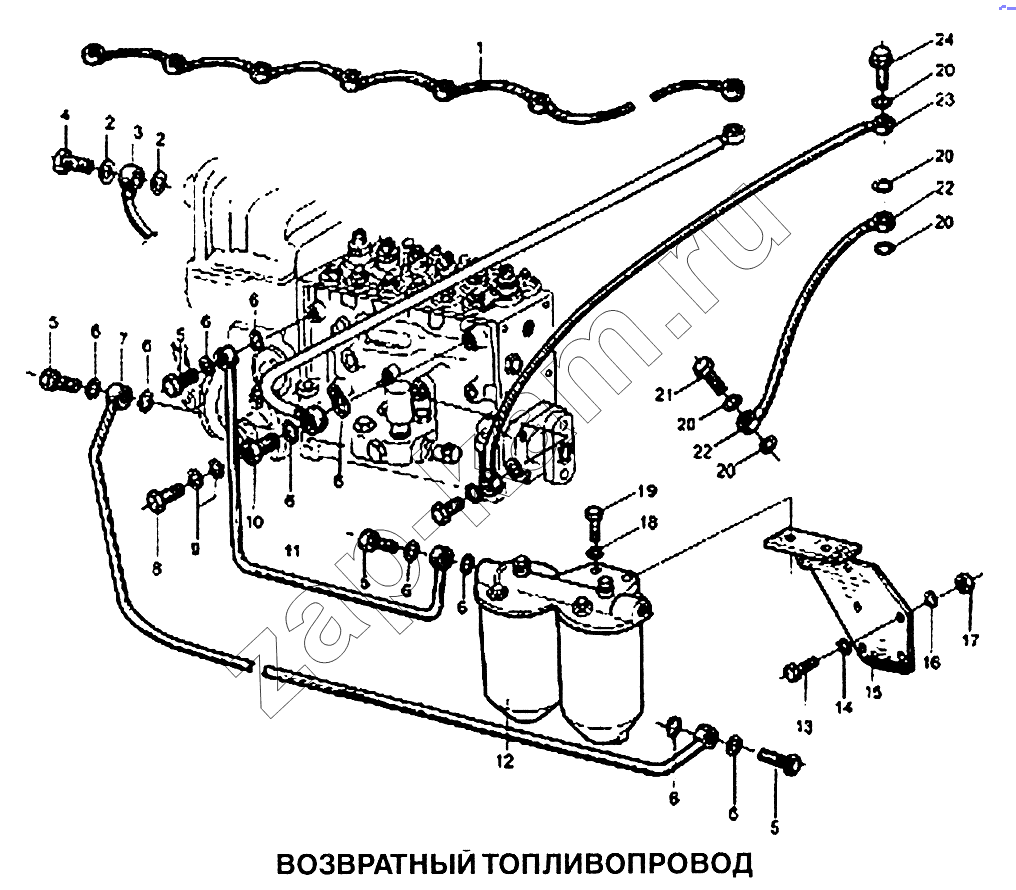

Схема/чертеж: Топливопровод возвратный / Shaanxi SX-3255-DR 3804B 6х4
1
2
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
22
23
24
Поз. Артикул Название детали Кол-во Цена
612600080201 612600080201 Шайба уплотнительная 2; -
90003802527 90003802527 Болт МI0х30 DIN933 2; -
1 61500080095 Возвратная топливная магистраль 1; -
2 90003098012 Шайба уплотнительная А12х15,5 D07603 4; -
3 61560080284 Соединение воздушной трубки 1; -
4 90003962612 Болт А6D07623 2; -
5 90003962621 Болт А8D07623 4; -
6 612600080200 Сальник 10; -
7 АZ1560080017 Соединение топливной трубки 1; -
8 90003962603 Болт А3DIN7623 1; -
9 90003098008 Шайба уплотнительная А8х11,5 DIN7603 2; -
10 609080037 Болт 1; -
11 АZ1560080018 Топливная трубка 1; -
12 614080295А Топливный фильтр 1; -
13 90003802523 Болт М10х25 D00933 2; -
14 90003932024 Шайба пружинная В10 D00137 2; -
15 61560080094 Кронштейн 1; -
16 90003930012 Шайба 10,5 D07340 2; -
17 90003888452 Гайка заклепная VМ10 D00980 2; -
18 90003932016 Шайба пружинная разрезная В12 DIN137 2; -
19 90003802627 Болт М12х30 DIN933 2; -
20 90003098010 Шайба уплотнительная 7; -
21 90003962607 Болт А4DIN7623-6S-3АС 2; -
22 61560070011А Входящая масляная трубка 1; -
23 61560070012А Входящая масляная трубка 1; -
24 Z61560070012 Болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
