Трубопроводы масляного сепаратора
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

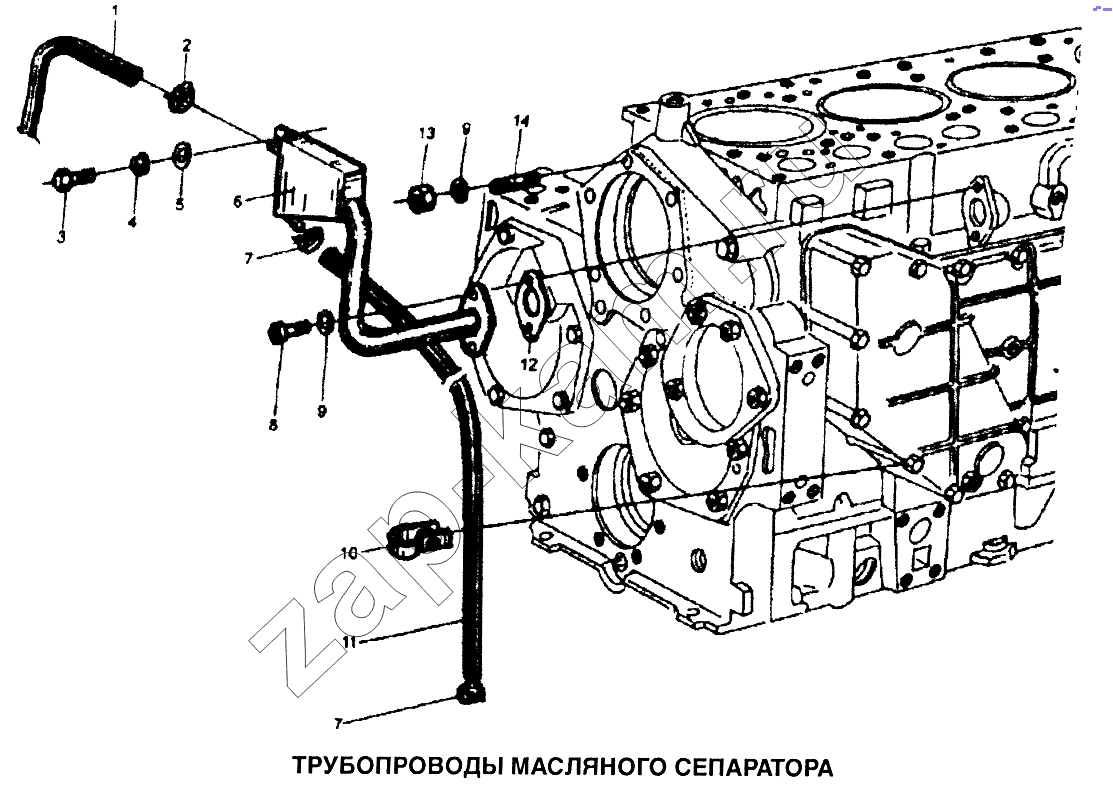

Схема/чертеж: Трубопроводы масляного сепаратора / Shaanxi SX-3255-DR 3804B 6х4
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
90003813429 90003813429 Шпилька двусторонняя М8х22 D00939 3; -
90003813470 90003813470 Шпилька двусторонняя М8х60 D00939 2; -
1 612G00040038 Трубка резиновая 1; -
2 90003989336 Хомут стяжной 22/16 N05074 1; -
3 90003802321 Болт М6х16 D00933 1; -
4 90003931082 Шайба прижимная В6 D0127-А3С 1; -
5 90003936101 Шайба прижимная А6,4 D09021 1; -
6 612600010267 Сепаратор масляный 1; -
7 90003989336 Хомут стяжной 22/16 N05074 2; -
8 90003862427 Винт М8х20 D00912 2; -
9 90003932023 Шайба пружинная В8 D00137 8; -
10 609Е110049 Хомут прижимной 1; -
11 612600011106 Трубка резиновая 1; -
12 90003069303 Пластина установочная 30х53х1 D71511 1; -
13 90003871252 Гайка 6; -
14 90003813447 Шпилька двусторонняя М8х35 D00939 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
