Управление двухосное
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

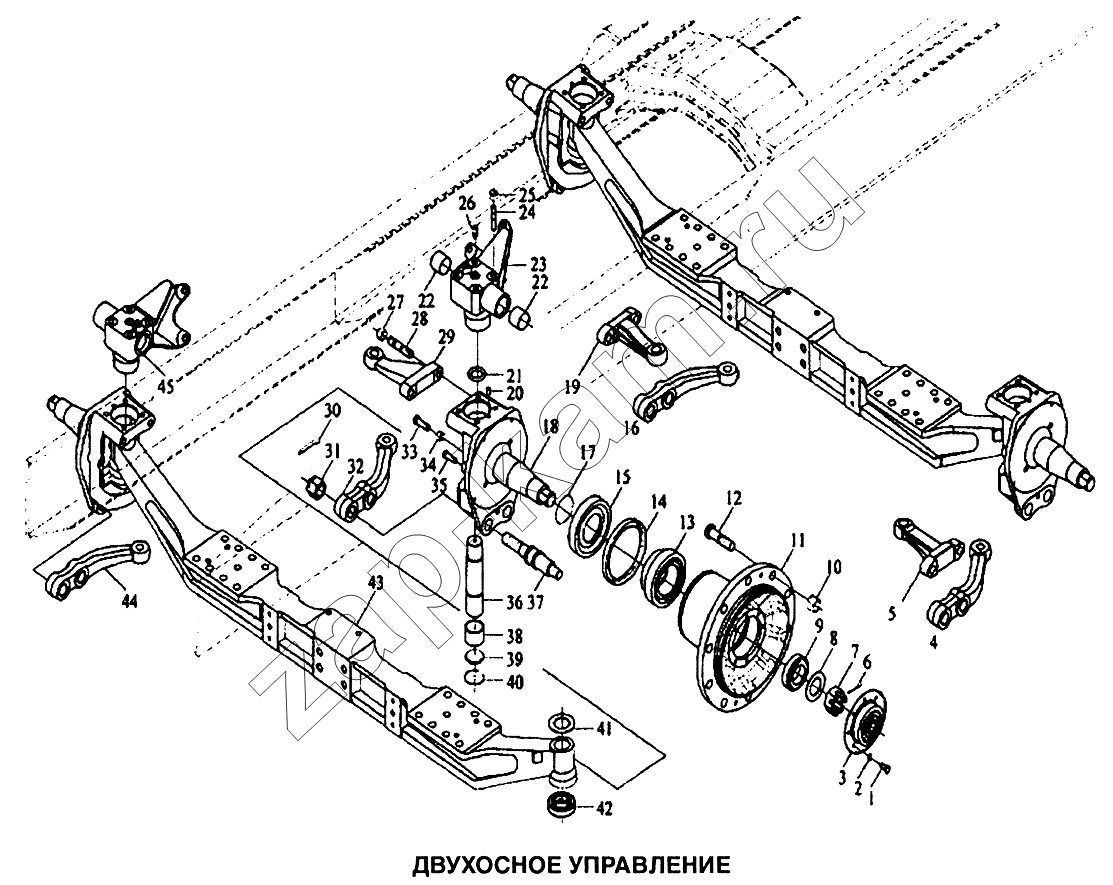

Схема/чертеж: Управление двухосное / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Поз. Артикул Название детали Кол-во Цена
1 Q150В0816 Болт 32; -
2 Q40308 Шайба пружинная 32; 10 ₽ - 60 ₽
3 88000410043 Крышка 4; -
4 88000410041 Рычаг поворотный правый 1; -
5 99014410001 Поворотный кулак 1; -
6 Q5006360 Фиксатор 4; -
7 Q38336 Гайка 4; -
8 99000410062 Шайба 4; -
9 3210 Подшипник 4; по запросу - 100 650 ₽
10 Q300222 Гайка 40; -
11 99000410066 Ступица колеса 4; -
12 99012340123 Болт 40; -
13 32314 Подшипник 4; -
14 99100100028 Шайба уплотнительная 4; -
15 99000410114 Промежуточное кольцо 4; -
16 88000410040 Рычаг поворотный 1; -
17 29500420033 Кольцо уплотнительное 4; -
18 88000410030 Кулак поворотный 4; -
19 99018410003 Рулевая цапфа 1; -
20 Q5211016 Фиксатор 4; -
21 88000410035 Шайба уплотнительная 4; -
22 88000340017 Втулка 8; -
23 88000410033 Кронштейн левый 2; -
24 88000410075 Шпилька 16; -
25 Q30215 Гайка 16; -
26 990003963114 Масленка 4; -
27 Q31218 Рулевая тяга 8; -
28 88000410060 Шпилька 8; -
29 99000410001 Поворотный кулак 1; -
30 Q5005050 Шплинт 8; -
31 Q38327 Гайка 8; -
32 99018410005 Рычаг поворотный правый 1; -
33 Q26114 Болт 4; -
34 Q351В14Т15 Гайка 4; -
35 Q151С1220 Болт 8; -
36 88000410031 Втулка 4; -
37 88000410038 Втулка 8; -
38 88000410029 Прокладка 4; -
39 88000410100 Крышка 4; -
40 Q43056 Кольцо стопорное 4; -
41 88100411404 Шайба ; -
42 88000410049 Подшипник 4; -
43 88000410054 Передняя ось 2; -
44 99018410004 Рычаг 1; -
45 88000410034 Кронштейн правый 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
