Ящик инструментов
/ Shaanxi SX-3255-DR 3804B 6х4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

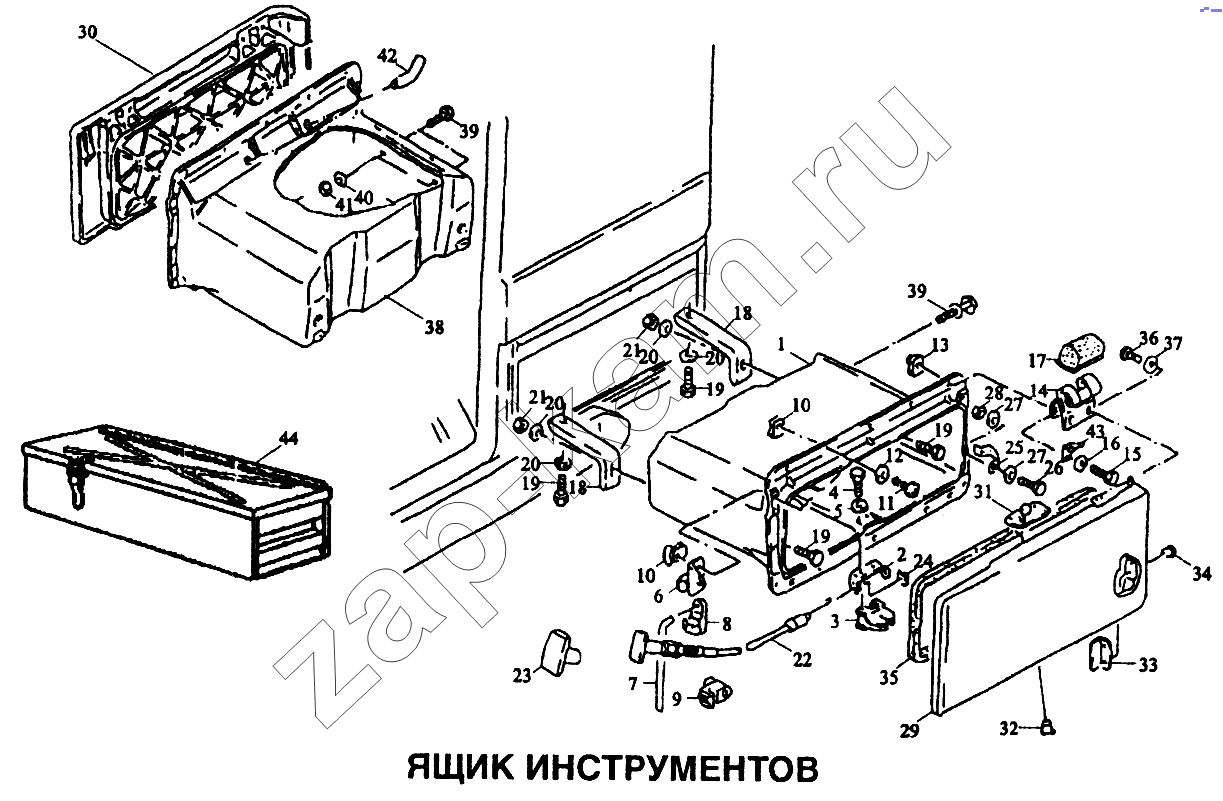

Схема/чертеж: Ящик инструментов / Shaanxi SX-3255-DR 3804B 6х4
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
19
19
20
20
20
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
Поз. Артикул Название детали Кол-во Цена
81.19220.0684 81.19220.0684 Кронштейн 2; -
1 81.66912.0146 Ящик инструментов правый 1; -
2 81.66912.0036 Кронштейн замок 1; -
3 81.97122.0028 Замок 1; -
4 06.01470.3413 Болт М6х25Z2-SС-8,8-МАN183-А2С 4; -
5 06.15013.0409 Шайба А6,4х12х1,6-200НV-МАN183-В1 4; -
6 81.66912.0037 Кронштейн 2; -
7 81.66912.0059 Тяга 2; -
8 81.97640.0210 Хомут-пружина 2; -
9 81.97445.0173 Хомут тяги 2; -
10 06.13189.0108 Пластина-фиксатор SТ4,8-5-МАN183-В1 12; -
11 06.07154.1605 Винт SТ4,8х19С-НА3С 14; -
12 06.15190.0307 Шайба 6,4х18х1,6-140НV-МАN183-В1 14; -
13 06.13189.0056 Пластина-фиксатор М6-16х24х4,0-С45-ZN 4; -
14 81.97201.0229 Шарнир 4; -
15 06.01470.3413 Болт М6х25Z2-SС-8,8-МАN183-А2С 4; -
16 06.15190.0307 Шайба 6,4х18х1,6-140НV-МАN183-В1 4; -
17 81.96410.0564 Крышка 4; -
18 81.66912.0038 Кронштейн ящика 4; -
19 06.01470.1510 Болт М8х18Z2-8,8-МАN183-А2С 8; -
20 06.15190.0309 Шайба 8,4х24х2-140НV-МАN183-В1 8; -
21 06.11064.2114 Гайка ВМ8-04-А2С 4; -
22 81.95501.6372 Тросик 2; -
23 81.97001.0518 Рукоятка 1; -
24 06.29050.0109 Шайба стопорная 2; -
25 81.97651.0111 Ограничительная пружина 2; -
26 06.01283.4911 Болт М6х16-8,8-МАN183-В1 2; -
27 06.15190.0307 Шайба 6,4х18х1,6-140НV-МАN183-В1 2; -
28 06.11064.2112 Гайка М6-8-МАN183-В1 2; -
29 81.66912.0033 Крышка левого ящика 1; -
30 81.66912.0034 Крышка правого ящика 1; -
31 81.66912.2543 Фиксатор 2; -
32 06.24249.0074 Заклепка 4,8х7,5-9 8; -
33 81.97488.2075 Уголок 2; -
34 06.24249.0073 Заклепка 4,8х5-6,5 4; -
35 81.96601.2023 Прокладка 2; -
36 06.01283.4909 Болт М6х10-8,8-МАN183-В1 8; -
37 06.15191.0207 Шайба 6,4х18х1,6-140НV-МАN183-В1 8; -
38 81.66912.0145 Ящик инструментов левый 1; -
39 06.01470.0409 Болт М6х16-8,8-МАN183-В1 4; -
40 06.15191.0207 Шайба 6,4х18х1,6-140НV-МАN183-В1 4; -
41 06.11184.0112 Гайка АМ6-8-МАN183-В1 4; -
42 81.96001.0416 Трубка 4; -
43 81.97201.0252 Фиксатор 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
