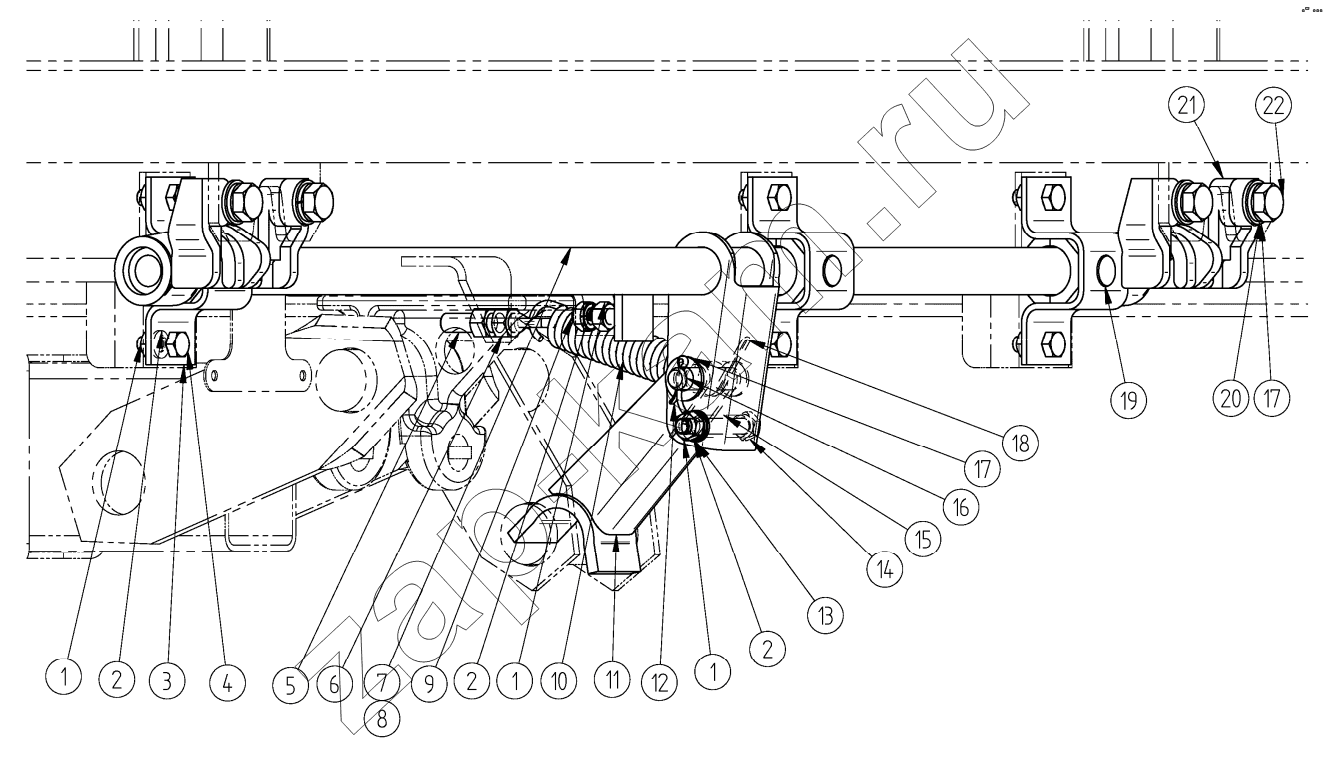

Механизм запоров бортов
/ СЗАП-8543
1
1
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1/21647/11 | Гайка М10х1,25 | 36; | |
| 2 | 1/05168/73 | Шайба пружинная 10 | 32; | |
| 3 | 8527-8524472 | Кронштейн №2 вкладыша | 12; | |
| 4 | 1/59707/21 | Болт М10х1,25х25 | 24; | |
| 5 | 8543-8524558 | Тяга регулировочная | 4; | |
| 6 | 1/61015/11 | Гайка М12х1,25 | 8; | |
| 7 | 8543-8505021-10 | Вал управления запорами левый | 2; | |
| 8 | 8543-8505020-10 | Вал управления запорами правый | 2; | |
| 9 | 1/59709/21 | Болт М10х1,25х35 | 4; | |
| 10 | 8551-8524556 | Пружина крюка запора | 4; | |
| 11 | 8543-8505040-10 | Тяга запоров бортов | 4; | |
| 12 | 1/07970/01 | Шплинт разводной 4х30 | 4; | |
| 13 | 1/26386/71 | Шайба плоская 10х18 | 4; | |
| 14 | 1/58888/21 | Болт М10х1,25х70 | 4; | |
| 15 | 8543-8505036-10 | Втулка | 4; | |
| 16 | 260117 | Палец 14х65 | 4; | |
| 17 | 1/05201/01 | Шайба 14х26 | 52; | |
| 18 | 8543-8505039-10 | Пружина рычага | 4; | |
| 19 | 8527-8524474 | Вкладыш вала | 24; | |
| 20 | 1/05171/73 | Шайба пружинная 14 | 16; | |
| 21 | 8543-8505050-10 | Скоба запоров бортов | 8; | |
| 22 | 1/14083/21 | Болт М14х1,5х35 | 16; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
