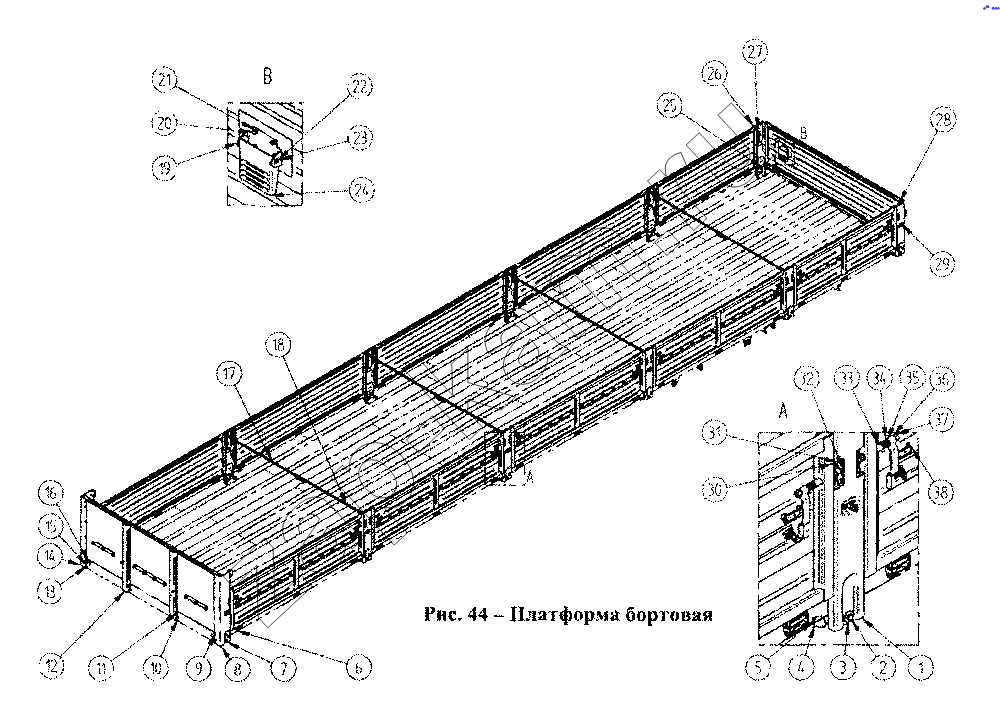

Платформа бортовая
/ СЗАП-93271
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 8357-8502056 | Стойка средняя | 8; | |
| 2 | 1/55404/21 | Болт М12х1,25х30 | 18; | |
| 3 | 8357-8505026 | Шайба | 12; | |
| 4 | 5320-5001106 | Буфер ограничительный | 22; | |
| 5 | 1/61008/11 | Гайка М8 | 34; | |
| 6 | 9340.008502.010 | Борт боковой | 8; | |
| 6 | 8305-8502010-70 | Борт боковой | 10; | |
| 7 | 1/55410/21 | Болт М12х1,25х60 | 4; | |
| 8 | 9327.008502.041-80 | Стойка передняя низкая | 1; | |
| 9 | 1/60436/21 | Болт М8х25 | 12; | |
| 10 | 1/05200/01 | Шайба плоская 12х22 | 12; | |
| 11 | 1/05170/70 | Шайба пружинная 12 | 24; | |
| 12 | 9327.008504.012-11 | Борт передний | 1; | |
| 13 | 1/26386/01 | Шайба плоская 10х18 | 6; | |
| 14 | 9327.008502.040-80 | Стойка передняя низкая | 1; | |
| 15 | 1/21647/11 | Гайка М10х1,25 | 6; | |
| 16 | 1/61015/11 | Гайка М12х1,25 | 24; | |
| 17 | 8350-8502076 | Цепь стойки бокового борта | 4; | |
| 18 | 8352-8502062 | Цепь стойки бокового борта с запором | 4; | |
| 19 | 5325-8503042 | Кронштейн подножки | 1; | |
| 20 | 1/60432/21 | Болт М8х16 | 4; | |
| 21 | 1/05166/77 | Шайба пружинная 8 | 38; | |
| 22 | 5325-8503043 | Ось подножки | 1; | |
| 23 | 1/10880/76 | Шайба стопорная | 2; | |
| 24 | 5325-8503041 | Подножка | 1; | |
| 25 | 1/55408/21 | Болт М12х1,25х50 | 2; | |
| 26 | 8357-8502010 | Борт боковой | 2; | |
| 26 | 8305-8502010-70 | Борт боковой | 10; | |
| 27 | 8357-8502050 | Стойка задняя правая | 1; | |
| 28 | 8357-8503010-10 | Борт задний | 1; | |
| 29 | 8357-8502051 | Стойка задняя левая | 1; | |
| 30 | 1/05168/73 | Шайба пружинная 10 | 50; | |
| 31 | 1/59707/21 | Болт М10х1,25х25 | 50; | |
| 32 | 8357-8505010-01 | Кронштейн упора | 22; | |
| 33 | 8357-8505018 | Шайба | 66; | |
| 34 | 8357-8505004-10 | Пружина | 22; | |
| 35 | 8357-8505020-40 | Вал рукояти запора | 22; | |
| 36 | 8357-8505030-40 | Рукоятка | 22; | |
| 37 | 1/21640/11 | Гайка М14х1,5 | 22; | |
| 38 | 9328.008505.037 | Стопор | 22; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
