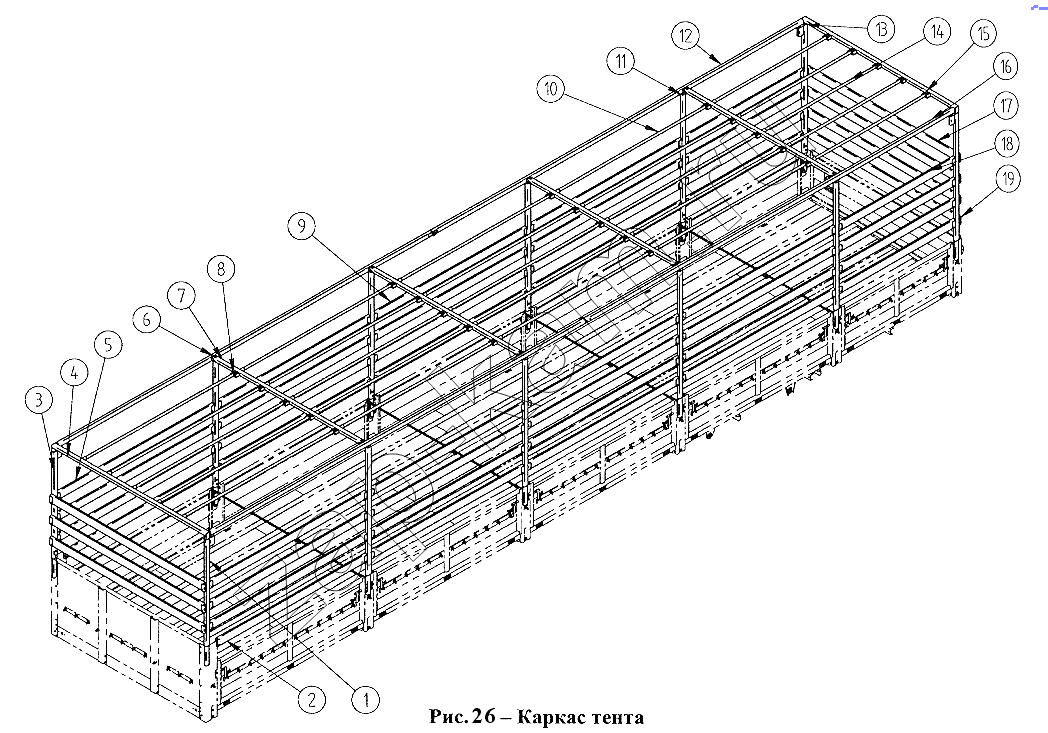

Каркас тента
/ СЗАП-93271 (2005)
/26.gif)
1
2
2
3
4
5
5
6
7
8
9
9
10
10
11
12
12
13
14
14
15
16
16
17
18
18
19
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 9327.008508.126-71 | Стойка передняя каркаса тента | 1; | |
| 2 | 9327.008508.225 | Доска №1 каркаса тента | 2; | |
| 2 | 9327.008508.229 | Доска каркаса тента | 2; | |
| 3 | 9327.008508.127-71 | Стойка передняя каркаса тента | 1; | |
| 4 | 93272.008508.200 | Поперечина передняя | 1; | |
| 5 | 9327.008508.229 | Доска каркаса тента | 6; | |
| 5 | 8305-8508229 | Доска каркаса тента №2 | 6; | |
| 6 | 9328.008508.224 | Фиксатор дуги | 8; | |
| 7 | 93282.008508.112-10 | Поперечина средняя | 4; | |
| 8 | 9328.008508.243 | Гнездо распорки дуг | 25; | |
| 9 | 8357-8508225 | Доска каркаса тента передняя | 24; | |
| 9 | 8305-8508227 | Доска каркаса тента №1 | 32; | |
| 10 | 93271.008508.404 | Распорка поперечин средняя | 20; | |
| 10 | 93282.008508.403 | Распорка поперечин передняя | 20; | |
| 11 | 9327.008508.160-71 | Стойка средняя каркаса тента | 8; | |
| 12 | 9327.008508.116 | Распорка стоек правая | 1; | |
| 12 | 93272.008508.116 | Распорка стоек правая | 1; | |
| 13 | 9327.008508.120-71 | Стойка крайняя каркаса тента | 1; | |
| 14 | 93272.008508.403 | Распорка поперечин задняя | 5; | |
| 14 | 9327.008508.403 | Распорка поперечин передняя | 5; | |
| 15 | 93272.008508.111 | Поперечина задняя | 1; | |
| 16 | 9327.008508.117 | Распорка стоек левая | 1; | |
| 16 | 93272.008508.117 | Распорка стоек левая | 1; | |
| 17 | 9327.008508.235 | Доска каркаса тента передняя | 7; | |
| 18 | 8305-8508227 | Доска каркаса тента №1 | 32; | |
| 18 | 8357-8508227 | Доска №1 каркаса тента | 8; | |
| 19 | 9327.008508.121-71 | Стойка крайняя каркаса тента | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
