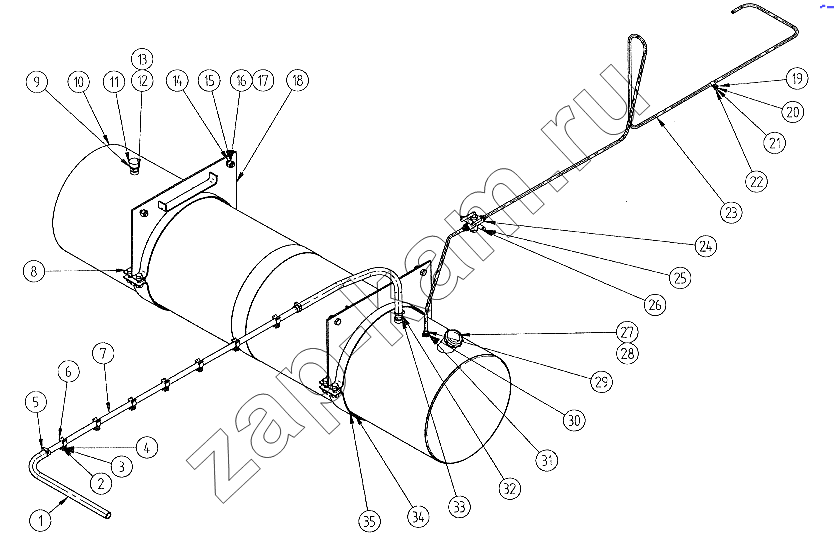

Бак топливный
/ СЗАП-9328 (2005)
/1.gif)
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 9328.001104.018 | Шланг №1 | 1; | |
| 2 | 201456 | Болт М8х20 | 7; | |
| 3 | 1/61008/11 | Гайка М8 | 9; | |
| 4 | 1/05166/70 | Шайба пружинная 8 | 6; | |
| 5 | Хомут 35 | Хомут 35 | 3; | |
| 6 | 8551-8609175 | Скоба | 14; | |
| 7 | 9328.001104.017 | Топливопровод | 1; | |
| 8 | 1/58405/21 | Болт М16х1,5х50 | 4; | |
| 8 | 1/58405/21 | Болт М16х1,5х50 | 4; | |
| 9 | 861021 | Гайка М22х 1,5 | 1; | |
| 10 | 9328.001101.005 | Топливный бак | 1; | |
| 10 | 9328.001101.005 | Топливный бак | 1; | |
| 11 | 9328.001106.010-10 | Клапан ограничительный | 1; | |
| 12 | 861024 | Шайба | 2; | |
| 13 | Кольцо 022-026-25-2-3 | Кольцо 022-026-25-2-3 | 1; | |
| 14 | 1/13905/21 | Болт М16х1,5х40 | 4; | |
| 14 | 1/13905/21 | Болт М16х1,5х40 | 4; | |
| 15 | 251649 | Гайка М16х1,5 | 8; | |
| 15 | 251649 | Гайка М16х1,5 | 8; | |
| 16 | 1/05172/70 | Шайба пружинная 16 | 8; | |
| 16 | 1/05172/70 | Шайба пружинная 16 | 8; | |
| 17 | 1/05202/01 | Шайба плоская 16х28 | 4; | |
| 17 | 1/05202/01 | Шайба плоская 16х28 | 4; | |
| 18 | 9328.001101.100-10 | Кронштейн топливного бака правый | 1; | |
| 18 | 9328.001101.100-10 | Кронштейн топливного бака правый | 1; | |
| 19 | 887-8609035 | Скоба крепления трубопровода | 1; | |
| 20 | 1/05164/70 | Шайба пружинная 6 | 1; | |
| 21 | 1/58962/11 | Гайка М6 | 1; | |
| 22 | 201418 | Болт М6х 16 | 1; | |
| 23 | 9915.001105.020 | Трубка подвода воздуха №2 | 1; | |
| 24 | 8350-3506406 | Штуцер ввертный | 2; | |
| 25 | 1/60446/21 | Болт М8х70 | 2; | |
| 26 | 100-3520010 | Разобщительный кран | 6; | |
| 27 | 9328.001103.072-10 | Пробка топливного бака | 1; | |
| 28 | 9328.001103.075 | Прокладка пробки | 1; | |
| 29 | 9328.001105.010 | Трубка подвода воздуха №1 | 1; | |
| 30 | 1/02795/60 | Прокладка 22х28х1 | 4; | |
| 31 | 9328.001104.022-10 | Штуцер перекачки топлива | 1; | |
| 32 | 9328.001104.019 | Шланг №2 | 1; | |
| 33 | 9328.001104.024-10 | Штуцер | 1; | |
| 34 | 9328.001101.120 | Прокладка топливного бака | 2; | |
| 34 | 9328.001101.120 | Прокладка топливного бака | 2; | |
| 35 | 9328.001101.101-10 | Кронштейн топливного бака левый | 1; | |
| 35 | 9328.001101.101-10 | Кронштейн топливного бака левый | 1; |
