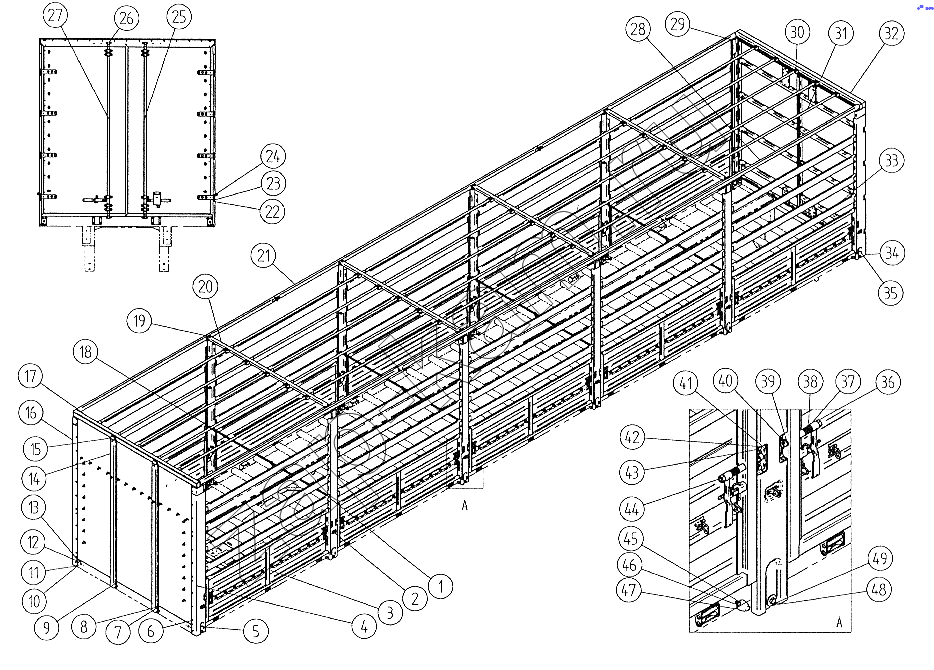

Каркас тента
/ СЗАП-9328 (2005)
/24.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 9328.008505.037 | 9328.008505.037 | Стопор | 20; | |
| 1 | 8352-8502062 | Цепь стойки бокового борта с запором | 4; | |
| 2 | 93282.008502.054-10 | Стойка средняя | 8; | |
| 3 | 8305-8502010-50 | Борт боковой (высокий) | 10; | |
| 3 | 9328.008502.010-10 | Борт боковой | 10; | |
| 4 | 93282.008502.051-10 | Стойка передняя левая | 1; | |
| 5 | 1/55410/21 | Болт М12х1,25х60 | 2; | |
| 6 | 1/60436/21 | Болт М8х25 | 28; | |
| 7 | 1/61015/11 | Гайка М12х1,25 | 24; | |
| 8 | 1/05170/70 | Шайба пружинная 12 | 24; | |
| 9 | 1/05200/01 | Шайба плоская 12х22 | 12; | |
| 10 | 1/21647/11 | Гайка М10х1,25 | 10; | |
| 11 | 1/26386/01 | Шайба плоская 10х18 | 6; | |
| 12 | 1/59707/21 | Болт М10х1,25х25 | 50; | |
| 13 | 1/05168/70 | Шайба пружинная 10 | 50; | |
| 14 | 9328.008504.010-30 | Стенка передняя | 1; | |
| 14 | 9327.008504.010-81 | Стенка передняя | 1; | |
| 15 | 9328.008504.062 | Заглушка | 2; | |
| 16 | 93282.008502.050-10 | Стойка передняя правая | 1; | |
| 17 | 93282.008508.200-10 | Поперечина передняя | 1; | |
| 18 | 8350-8502076 | Цепь стойки бокового борта | 4; | |
| 19 | 9328.008508.244 | Фиксатор дуги | 8; | |
| 20 | 93282.008508.112-10 | Поперечина средняя | 4; | |
| 21 | 93282.008508.116-20 | Распорка стоек правая | 1; | |
| 22 | 1/07346/01 | Шплинт разводной 3х30 | 10; | |
| 23 | 252006 | Шайба 10 | 8; | |
| 24 | 9328.006307.010 | Палец | 8; | |
| 25 | 9328.006300.004 | Створка двери правая | 1; | |
| 25 | 9327.006300.006-70 | Створка двери правая | 1; | |
| 26 | 93866-6305060 | Стопор кулачковый | 4; | |
| 27 | 9328.006300.005 | Створка двери левая | 1; | |
| 27 | 9327.006300.007-70 | Створка двери левая | 1; | |
| 28 | 93282.008508.117-20 | Распорка стоек левая | 1; | |
| 29 | 93282.008502.450-10 | Стойка задняя правая | 1; | |
| 30 | 9328.008508.243 | Гнездо распорки дуг | 25; | |
| 31 | 93282.008508.403 | Распорка поперечин передняя | 25; | |
| 32 | 93282.008508.111-10 | Поперечина задняя с козырьком | 1; | |
| 33 | 9328.008508.229 | Доска каркаса тента | 40; | |
| 34 | 93282.008502.451-10 | Стойка задняя левая | 1; | |
| 35 | 1/55408/21 | Болт М12х1,25х50 | 4; | |
| 36 | 1/21640/11 | Гайка М14х1,5 | 20; | |
| 37 | 8357-8505030-40 | Рукоятка | 20; | |
| 37 | 9328.008505.030-20 | Рукоятка | 20; | |
| 37 | 8357-8505030-20 | Рукоятка | 20; | |
| 38 | 8357-8505004-10 | Пружина | 20; | |
| 39 | 8357-8505018 | Шайба | 50; | |
| 40 | 8357-8505020-40 | Вал рукояти запора | 20; | |
| 41 | 8357-8505010-01 | Кронштейн упора | 20; | |
| 42 | 1/59707/21 | Болт М10х1,25х25 | 50; | |
| 43 | 1/05168/70 | Шайба пружинная 10 | 50; | |
| 44 | 8357-8505020-40 | Вал рукояти запора | 20; | |
| 45 | 1/05166/70 | Шайба пружинная 8 | 48; | |
| 46 | 1/61008/11 | Гайка М8 | 48; | |
| 47 | 5320-5001106 | Буфер ограничительный | 20; | |
| 48 | 8357-8505026 | Шайба | 12; | |
| 49 | 1/55404/21 | Болт М12х1,25х30 | 18; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
